Замена рулевой рейки хонда срв

Как заменить рулевую рейку на Honda CR-V

Приветствую вас дорогие друзья! Сегодняшнюю статью я решил посвятить замене рулевой рейки на Honda CR–V своими руками. Данная статья будет полезна всем владельцам CR-V, которые столкнулись с данной проблемой, а так же для улучшения знаний своего автомобиля. Но, перед тем как перейти к пошаговой инструкции, давайте узнаем, по каким признакам можно определить неисправность рулевой рейки.

Признаки неисправности рулевой рейки на Honda CR–V

Пожалуй, к основным неисправностям рулевой рейки на Honda CR-V можно отнести две:

• во-первых, стук в рулевой рейки, который впоследствии может привести к заклиниванию руля;
• во-вторых, гул (гудит насос) и течь жидкости.

Кстати, если у Вас на автомобиле ЭУР (электрический усилитель руля), то нужно знать о том, что такое устройство течь не может, так в ее конструкции нет масла, а вот стучать она может очень сильно.

Стук рулевой рейки Honda CR–V

Итак, стук в рулевой рейки на Honda CR-V является довольно сложной поломкой, который можно охарактеризовать двумя типами:

• Поверхностный стук может появиться в результате того, что при разрыве пыльника тяги, наконечник довольно быстро выходит из строя и начинает стучать. Для устранения этой поломки наконечник и пыльники необходимо заменить на новые. Процесс замены этих запчастей относительно прост, если Вы знаете, что и как правильно нужно делать.
• Внутренний стук говорит о более серьезной поломке, связанной с внутренними частями рулевой рейки, которую очень сложно определить самостоятельно. Дело в том, что при внутренней поломке, внутренние поршни и направляющие втулки «рулевой» ломаются или сминаются, так как именно они несут на себе основную нагрузку.

В результате такой поломки появляется стук. Кстати, еще одной из причин появления шума при этой поломке может быть большая выработка, которая появилась со временем из-за большого пробега.

Видео: Причины стука в рулевой рейке

Течь рулевой рейки на Honda CR–V

Течь в рулевой рейке, появляется в том случае, если выходят из строя резиновые уплотнители. Такая поломка характерна для автомобилей с ГУР. Как правило, усиление у нее происходит из-за нагнетания жидкости в корпусе со специальным насосом, и если сальники выходят из строя, то давление падает, при этом жидкость начинает сочиться и капать на дорожное покрытие.

При этой поломке уровень жидкости падает каждый день и ее приходится добавлять. Также данная поломка может появиться в результате ржавления вала, ходящего по сальникам, так как из-за ржавчины они довольно быстро выходят из строя. «Заржаветь» вал может из-за длительного простоя автомобиля.

Гул рулевой рейки на автомобиля Honda CR–V

Гул (гудение) самого механизма возникает, когда жидкость не уходит и при этом руль крутиться сложно, поэтому слышится сильное «гудение» оповещающее о том, что из строя вышел насос ГУР, который не нагнетает нужного давления, в связи, с чем повороты становится делать сложнее.

Пошаговая инструкция замены рулевой рейки на Honda CR–V

Итак, давайте теперь с вами перейдем к самой пошаговой инструкции замены рулевой рейки на автомобиле Honda CR–V и для этого:

1. Поднимаем переднюю часть автомобиля и снимаем передние колеса.
2. Удаляем жидкость из ГУРА отсоединяем от бачка возвратный шланг, удленяем его и в бутылку, из бачка шприцом немного откачиваем. Снятый шланг в бутылку и заводим машину, пару раз руль вправо влево до отказа, жидкость перестала бежать-сразу глушим, шланг обратно к бачку.
3. Выкручиваем­ рулевые тяги из рулевых наконечников.
4. В салоне снимаем крышку рулевого шарнира, она под обшивкой и вся закрыта, я просто вырезал аккуратно это место и все крышка на трех гайках, поднимаем ее вверх.
5. Откручваем два болта рулевого карданчика и подняв его верх по рулевому валу и всторону снимаем его для очистки и проверки.
6. Лезем под машину, снимаем жестянку которая закрывает рейку, рассоединяем приемную трубу и катализатор, оставляем его висеть.
7. Откручиваем от редуктора входную и обратную трубки, откручиваются очень плохо нужны спец ключи (у меня есть профессиональный набор для авторемонта фирмы ФИТ (Канада вроде) вещь без него никуда).
8. Откручиваем саму рейку от кузова и роняем ее на кардан откручиваем все трубки какие на ней есть тоже желательно спец ключами.
9. Снова крепим рейку к кузову и из под капота снимаем сам клапанный блок рейки со штоком-он не даст вытащить рейку не снимая кардана и редуктора АКПП.
10. Сняли клапанный блок и вытаскиваем легко рейку вправо вместе с тягами.
11. Рейку снова собираем и тщательно моем, я мыл раствором воды стирального порошка и добавил немного бензина, отмылась очень хорошо.
12. Снова снимаем клапанный блок, реку в тисы открутив стопорную гайку вынимаем сальник, затем саму рейку
13. Вышибаем подходящей трубой через тряпочку дальний сальник с шайбой.
14. Все моем бензином внутри, сушим и смазываем PSF и ставим шайбу, сальники и рейку, стопорную гайку я заменил на новую, из-за не был небольшой люфт.
15. Разбираем клапанный блок, в нем нужно заменить верхний сальник, верхний подшипник и нижний сальник остальное лучше не трогать, не повторяйте моих ошибок – поскольку у меня был полный ремкомплект я решил заменить все пластиковые уплотнения снимаются они легко а вот новые ставятся плохо, пластмасса не тянется, и при растяжении обратно не сжимается. Я их и феном грел и в кипятке, думал мягче станут, нифига. В итоге при обратной сборке одно кольцо у меня закусило и порвало, пришлось все снова разбирать и в итоге я немного погнул уже новый верхний сальник, но его же и поставил так как другого не было и пришлось бы ждать еще 12 дней. Так что если на вид эти уплотнения нормальные лучше их не трогать.
16. Собираем рейку, прикручиваем тяги с чехлами, если поверхность рейки не гладкая и есть коррозия из-за не вовремя меняных пыльников ее нужно менять.
17. Собрали реку без клапанного блока все закрываем тряпочками чтоб при установке не попала грязь и также справа ставим на машину и прикручиваем.
18. Снова сверху из под капота ставим клапанный блок, все отверстия под трубки нужно закрыть тряпочками.
19. Лезем в яму откручиваем рейку и ставим две трубочки, сначала нижнюю потом верхнюю (по крепежу к клапанному блоку)
20. Крепим рейку к кузову и прикручиваем входную трубку и обратный шланг.
21. Ставим на место, жестянку закрывающую рейку, соединяем глушитель, ставим на место рулевой кардан и в салоне крышку рулевого шарнира.
22. Прикручиваем тяги к наконечникам.
23. Заливаем в бачек свежее масло для ГУРА, я один раз на холостом ходу прогнал немного в бутылку, масло вышло еще грязное.
24. Затем залил свежее масло завел машину и несколько раз покачал рулем влево вправо до упора чтоб удалить воздух
25. Ставим колеса.

Honda CR-V Цунами 2.0 HONDOZZZER › Бортжурнал › Ремонт рулевого механизма. Снятие.

Итак, все закуплено и прочитано. Решил делать не по мануалу, а способом ребят с форума со снятием редукционного клапана прямо на машине. На форуме в двух ветках все расписано и обсосано.
Машину на домкрат левой стороной, верная чурка для страховки. Снял колесо.

Нужно слить жидкость ГУРа,

для этого вставляем в шланг обратки еще шланг и крутим рулем до крайних положений сливаем все в бутыль, аккуратно брызги.
Далее я стреножил свой неотразимый мультируль подходящим ремнем,

потому что у меня кнопка, у кого замок, проще, просто защелкиваем и все.

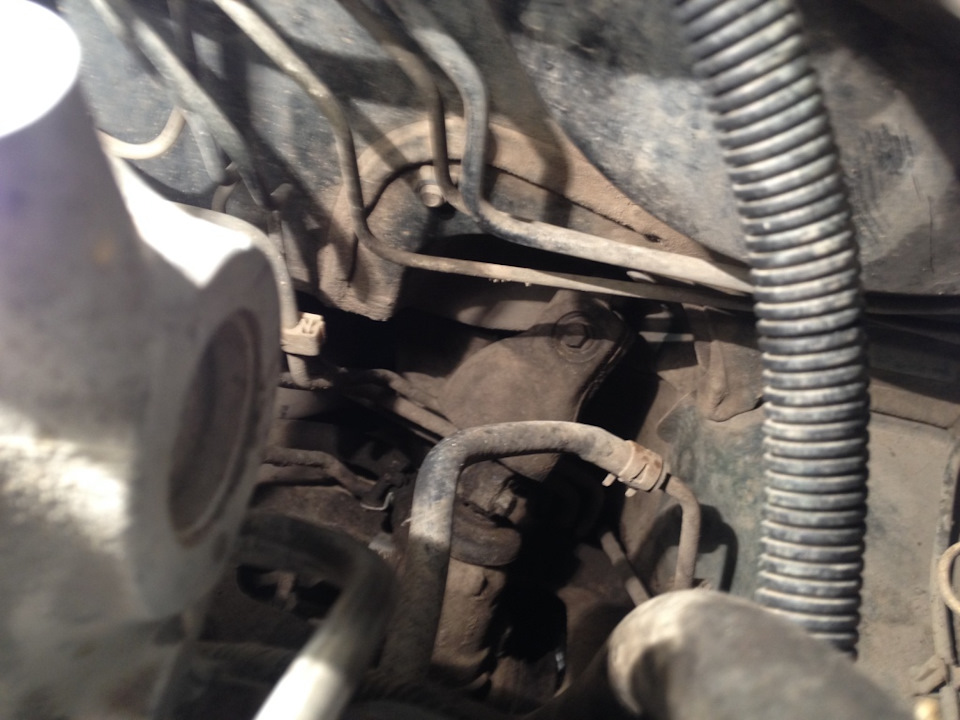

Давно разжиревшим, но все еще ловким барсом ныряю под машину. Скидываю рулевые наконечники.

Теперь наверх. Расчищаем под капотом пространство — снял резонатор и отсоеденил разъем от датчика температуры на впускном коллекторе, немного отвел в сторону шланг. Теперь начинается немного сложная работа, хотя если есть более менее нормальный инструмент, как то — пара удлинителей, карданчик, различные головки, разрезной ключ для трубок — все пройдет без припадков ярости. Места для работы там маловато, но достаточно.
Нужно снять карданчик.

По опыту все делают метки на редукторе.

Хочу сказать что они нахрен не нужны, но для порядка ставлю отметки. На самом карданчике ничего не ставют, просто замечаю как расположен нижний болт относительно прилива на редукторе, а для пущей верности делаю снимок. Верхнюю часть карданчика по другому поставить не возможно — там на валу есть лыска для болта.
Открутил оба болтика кардана,

побрызгал еще раз на шлицы и двигая вверх, а затем вниз, снял карданчик. Уточню что он в защитном резиновом чехле и снимается вместе с чехлом.

Покрутил карданчик в руках — ни намека на люфт, вот же буржуи и как у них это получается. Карданчик в сторону.

Сначала открутил те которые на рейке. Ключ на 12.

Открутились довольно таки легко, одна сверху, другая снизу. Теперь подающие.

Так и не понял зачем все пытаются отркучивать штуцер обратки. Там хомут, я его отпустил и снял шланг. Остался нижний подающий, там штуцер на 14. Снизу все отпустил и сверху открутил. Все с трубками.
Теперь головкой на 12 с помощью длинных поводков открутил болты крепления клапана к корпусу.

Ныряю под машину и откручиваю контрагайку на упорном сухаре, откручиваю его гайку и вынимаю пружину, гайку закручиваю назад не до конца, чтобы сухарь не нажимал больше на рейку. Наверх. Далее пошевеливая его и подергивая вал вынул сам клапан, освободив трубки. Клапан на стол.

Здесь снова под машину и откручиваем все болты крепления корпуса рейки и ее защиты. У меня все открутилось тут же, потому как я очень хитер. Две недели до этого я поливал все болтики и штуцера вэдэшкой, а за несколько дней до разборки открутил все болты и промазал их медной смазкой, закрутил назад. Проблема была только с одним из болтов защиты, слизало грани, пришлось сваркой приваривать болт и откручивать. Этот болт заменил.
Так, все откручено. Вынул защиту-жестянку. После чего, не спеша, слегка поигрывая корпусом ловко как фокусник Акопян вынимаем влево (по ходу движения авто — для леворульных) весь механизм с тягами и наконечниками в сборе! Внимательно с открученными трубками, они так и пытаются за что нибудь зацепиться, лучше их притянуть к корпусу пластиковым хомутом на время.

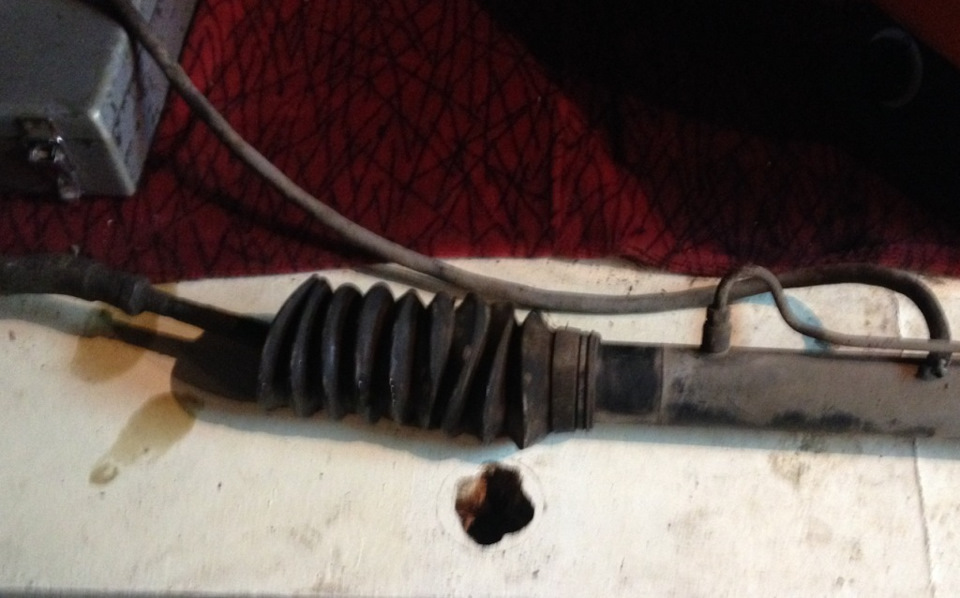

На стол весь этот ливер и рассматриваем.

Все, рулевой механизм, а в простонародье рейка (хотя рейка это всего лишь его часть) снята и готова чтобы ее потрошили.

Кто читал внимательно (если вообще это кто то читает) тот вероятно заметил, что я никак не разметил расположение рейки относительно рулевого вала и редуктора. Особо впечатлительные наверное уже приняли валидол. Смею заверить, что все будет в порядке. Это мое первое открытие для самого себя — такая разметка не нужна, хотя педанты и буквоеды могут продолжать ее делать для собственного спокойствия.
Разметка самого вала редукционного клапана также особой роли не играет, она может понадобиться лишь для того чтобы развернуть вал клапана на 180 градусов при наличии выработки на червяке с одной стороны вследствии постоянного контакта с рейкой в одном месте. Но это можно сделать и просто осмотрев червяк. Поэтому и эти метки ни к чему.

Диагностика и регулировка рулевой рейки на Honda CR-V

Одной из самых важных систем управления в Honda CR-V является рулевая рулевая рейка. От того в каком состояние она находится будет зависеть безопасность автовладельца и других участников движения, а так же комфортность управления автомобилем. Если не бережно относится, не вовремя производить диагностику и обслуживание. Другими словами срок службы всех рулевых элементов будет сильно сокращаться.

Признаки неисправности

Любая система в автомобиле рано или поздно начинает приходить в негодность. Даже такой крепкий агрегат, как рулевая рейка Хонда СРВ РД1, которая со временем нуждается в ремонте. Понятно что возникли проблемы с этим узлом. Ненужно быть специалистом. Проблемы могут быть, как незначительного характера, так и более серьезные. Основные признаки которые предупреждают водителя, что имеются неисправности, являются следующие:

1. При повороте руля со стороны рулевой рейки доносятся посторонние звуки, скрежет, скрип;
2. Тяжелее становится управлять рулем. Особенно эта проблема встречается в зимний период, причина этого низкая температура жидкости ГУРА. Решается проблема прогревом автомобиля, если после этого все осталось без изменений, следует производить диагностику и выяснять причину;
3. Рулевое колесо не возвращается в исходное положение. Это говорит о том что проблема с ГУР или рейкой;
4. В ГУР снижается уровень жидкости. Причина может быть в протечки, и как результат в системе образовался воздух.

Причины быстрого износа

Основной причиной, по которой рулевая рейка выходит из строя, это прежде всего езда по плохим дорогам, и несвоевременное обслуживание. Например, в зимний период, если сильно выкручивать колеса во время парковки, и при этом уровень гидравлической жидкости будет недостаточным, начнут разрушатся элементы рулевого управления. В результате, могут появится протечки. Если вовремя проводить профилактические осмотры, проблему можно обнаружить на раннем этапе. В результате чего, поломку можно решить простой заменой сальников. А в худшем случае, рулевую рейку Honda CR-V нужно будет менять полностью.

Распространённой проблемой является стук в рулевом механизме, довольно часто он возникает по двум причинам:

• Рвутся пыльник тяги, в результате этого наконечники начинают выходить из строя и стучат. Решается эта проблема заменой пыльников и наконечников на новые детали;
• Появление внутреннего стука говорит о том, что во внутренней части рейки имеется серьезная поломка, в результате необходимо менять направляющие втулки с внутренним поршнем, так как они принимают на себя основную нагрузку.

Стук так же появляется в результате большой выработки, связанно это с большим пробегом.

Диагностика и регулировка

Понять что рулевая рейка Хонда СРВ 3 и других моделей неисправна, можно путем простого покачивания руля из одной стороны в другую, во время движения, и в стоячем положении. В случае, если имеется поломка, то появится посторонний звук или руль будет двигаться с затруднениями.

Поломку можно устранить регулировкой, которая производится в случае, если можно обойтись без полной замены детали. Самостоятельно регулировать можно в том случае, если есть знания. Прежде всего о том, как устроена рейка. В противном случае лучше обратится к специалистам. Для регулировки нужна яма, а так же стандартный набор инструментов и прибор для измерения люфта «Люфтометр». Когда все готово производятся следующие действия:

1. Визуально осматривается вся система;
2. Снимается старая рейка;
3. Проверяется работоспособность, после обнаружения неисправности производится полный или частичный разбор, меняются зубчатые валы, уплотнители, сальники, и другие элементы.

После замены всех необходимых деталей, повторно тестируется рулевая система. Все крепления собираются в обратном порядке.

Замена

Для того чтобы полностью поменять рулевую рейку, проводится ряд мероприятий:

1. У автомобиля поднимается передняя часть и снимаются колеса;
2. ИЗ ГУРА удаляется вся жидкость, для этого от бачка отсоединяется шланг, жидкость оставшуюся в бачке можно удалить при помощи шприца. После этого заводится двигатель и несколько раз до отказа поворачивается руль, когда жидкость перестает течь глушим двигатель;
3. Из рулевых наконечников выкручивается тяга;
4. Из салона у рулевого шарнира снимается крышка;
5. У рулевого кардана выкручивается пара болтов, по рулевому валу он поднимается верх, и снимается для чистки;
6. Под машиной снимается железный элемент закрывающий рейку, после чего рассоединяется приемная трубка и оставляем его висеть вместе с катализатором;
7. От редуктора откручивается обратная и входная трубка;
8. От кузова откручивается рейка, и отпускается на кардан, после чего от него при помощи специального ключа откручиваются все имеющиеся трубки;
9. Рейка снова крепится к кузову, и из подкапотного пространства извлекается шток, клапанный блок рейки, редуктор коробки передач, и сам кардан, если их не снять извлечь нужную деталь не получится;
10. Когда у Honda CR-V клапанный блок снят, вместе с тягами извлекается рейка;
11. Рейка разбирается и хорошенько моются все элементы, специальным средством или бензином;
12. Клапанный блок разбирается и меняется верхний и нижний сальник и верхний подшипник.
13. Рейка собирается обратно и устанавливается на свое место, вместе со всеми наконечниками, тягами и т.п.;
14. В бачок заливается новая смазывающую жидкость для ГУРА;
15. На место устанавливаются колеса.

На этом все профилактические работы по ремонту системы можно считать завершёнными.

Для того чтобы все рулевые элементы автомобиля служили как можно дольше, нужно бережно эксплуатировать автомобиль. И в случае возникновения первых признаков неисправности, сразу их устранять.

Почему стучит рулевая рейка и как это ремонтируется

Как часто приходится слышать от хондаводов грустную фразу: «у меня застучала рейка рулевая, придется менять, наверное… она же дорогая?». На такие вопросы всегда хочется с радостью ответить: «Очень дорогая!» при этом, нисколько не обманув человека. Действительно, рулевая рейка, или рулевой редуктор, является очень-очень дорогостоящим узлом автомобиля. Бывало так, что цена, выставляемая поставщиком за эту деталь, достигала четверти реальной стоимости автомобиля на рынке. После оглашения ее клиенту, нередко в его глазах возникало острое желание заняться «самодепиляцией» разных точек тела, и немудрено, — например для Honda H-RV стоимость рулевого редуктора в сборе составляет более 50 000 рублей при сроке доставки более месяца!

А в чем же тогда наша радость, при возникновении такого вопроса? Думаете в жажде наживы? Ошибаетесь, уважаемые! Сейчас мы расскажем вам, как избавиться от стука в рулевой рейке Honda как минимум своими силами, а как максимум, вернувшись на сервис, диагностировавший вам замену рейки, и победоносно ткнув их в эту статью, укажете правильный путь действий. 🙂 Заинтриговали? Уже хорошо. Давайте тогда разбираться. Начнем мы, как это у нас водится, с самого начала, то есть с того, что у нас есть рулевая рейка и откуда берется стук в рулевой рейке.

Итак, рулевая рейка, или по правильному «редуктор гидроусилителя руля», это важнейшая составляющая часть системы ГУР, той самой, которая помогает вращать рулевой колесо, прикладывая минимальные усилия. Те, кто учился в автошколах на российских автомобилях, не оборудованных системой ГУР, прекрасно должны помнить, как туго поворачивается руль в них. Гидроусилитель призван облегчить эту операцию. А ключевой частью гидроусилителя и является сама рулевая рейка. Фактически, рейка это и есть гидроусилитель. Давайте посмотрим сначала на эту конструкцию в сборе.

Итак, Вы видите картинку из официального каталога. Давайте разберем, что на ней нарисовано. Наиболее интересные для нас элементы выделены красными кружками. Итак, начнем с конца. Под номером «14» мы видим собственно редуктор гидроусилителя, он же рулевая рейка в сборе. С каждой стороны к нему крепятся рулевые тяги (на рисунке под номером «1«). К рулевым тягам крепятся рулевые наконечники («12«), которые в итоге крепятся к колесу. Вся эта простая, но очень эффективная конструкция позволяет вам управлять поворотом колес своего автомобиля.

Диагностику стука следует начинать именно с этой картинки, поскольку первое, что может стучать в этой схеме, Вы уже знаете, — это рулевые наконечники и рулевые тяги. Если наконечники диагностировать крайне просто, — как правило, вышедший из строя наконечник имеет порванный пыльник, отчего шаровое соединение пальца пришло в негодность, то с тягой все чуть-чуть сложнее.

Как правило, тяга выходит из строя также из-за порванного пыльника (на рисунке они изображены под номерами «9» и «10«), но бывает и так, что предыдущий владелец тягу «убил», но пыльник поменял, набив в нее новой смазки. В результате, тяга какое-то время поработала и окончательно вышла из строя, начав стучать. Диагностировать ее в таком случае чуть сложнее, чем рулевой наконечник, необходимо снять пыльник тяги и проверить саму тягу на люфт в горизонтальной плоскости. Если люфт присутствует, — ура, источник стука найден, можно менять и собирать все обратно.

Во всей этой схеме есть один существенный минус, — пропустить стук в рулевой тяге, или наконечнике, и рекомендовать заменить рулевую рейку могут только неспециалисты. Как правило, хороший мастер «ловит» подобную поломку сразу же, указывая на необходимость замены детали. Другое дело стук внутри самой рейки. Давайте вместе посмотрим на ее конструкцию, и разберемся, что же там может стучать.

Вы видите скриншот из официального каталога Honda, на нем изображена рулевая рейка в разборе. Среди всех деталей на этой картинке нас интересуют больше всего под номером «7″, «10″, и «11«. Давайте вместе разберемся, что же в них особенного.

Начать следует с детали под номером «10«, это вал рулевой рейки, — ключевой элемент всей конструкции. Именно движением вала внутри корпуса рейки осуществляется поворот колес, — рабочая жидкость давит на вал в горизонтальной плоскости, а он уже передает силу на колеса автомобиля, посредством тяг и наконечников. Источником стука внутри рейки является он же. Но сам по себе, он стучать не может (на новой машине, же не стучит!), соответственно должны быть другие детали, провоцирующие этот звук. И они действительно есть.

Посмотрим на деталь номер «7«. В разных каталогах из-за разницы переводов эта деталь может называться «втулка рулевой рейки», «направляющая рулевой рейки», «направляющая втулка рулевой рейки», «прижимная втулка рулевой рейки». Однако, как бы она ни называлась, смысл и рабочее предназначение у нее одно, — обеспечивать фиксированное рабочее положение вала в определенной плоскости, не давая ему отклоняться от нее. Втулка как бы на половину охватывает сам вал, а внутренняя сторона, отвечающая за соприкосновение с валом, покрыта специальным материалом на основе фторопласта, обеспечивающее минимальное трение при контакте.

Обратите внимание, сама втулка не зафиксирована, а напротив, является подвижной деталью (при жесткой фиксации она бы быстро деформировала вал), подталкиваемой вперед мощной пружиной, регулируемой специальным болтом с контргайкой (на рисунке детали № «5«,»6«,»8«). Как правило, в большинстве случаев, именно эта втулка и является причиной стука в рулевой рейке, после диагностики которой, многие «мастера» в том числе и официальные дилеры Honda в некоторых городах, выдают вердикт о необходимости замены всего узла. И вот тут надо остановиться и подумать.

Дело в том, что среди оригинальных запчастей Honda действительно встречаются детали, которые меняются только в сборе, например ступичные подшипники с магнитным кольцом, но это, — не тот случай. Данная втулка спокойно продается отдельно и часто в специализированных магазинах их может быть достаточно широкий выбор для большинства моделей! Поэтому не торопитесь менять рейку! Поищите сначала втулку!

Хотя, на самом деле, есть и еще более простой вариант решения проблемы, правда требующий предварительной диагностики на сервисе, специализирующимся на Honda. Часто, для полного устранения стука требуется выполнение очень простой операции, — отвинчивание болта, зафиксированного контргайкой, и… Правильно! Чистка пружины, за годы покрывшейся ржавчиной и отложениями. Пружина просто перестает выполнять свои «поджимные» свойства из-за накопившейся грязи, а сама втулка бывает заблокирована этими же отложениями.

Для восстановления рабочих свойств всего этого элемента (и, как следствие, устранения стука) потребуются следующие действия:

1. Отвинтить контргайку «8» и болт «6«. Иногда до них непросто добраться, но это уже технические вопросы. Успокаивайте себя тем, что менять рейку дороже.
2. Вытащить пружину и втулку из места посадки.
3. Очистить пружину при помощи щетки и химических очистителей типа «очиститель карбюратора» или Profoam 1000, или при помощи обычной солярки. После чистки смажьте пружину любой смазкой, для предохранения от попадания воды.
4. Внимательно осмотрите рабочую (покрытую фторопластом) поверхность втулки. На ней не должно быть глубоких царапин, выбоин, или вытертых до металла мест. В случае, если таковые имеются, — замените втулку.
5. Аккуратно протрите посадочное место втулки от грязи.
6. Смажьте втулку густой смазкой и установите ее на место.
7. Соберите в обратном порядке узел. Желательно смазать еще и болт с контргайкой.
8. Отрегулируйте момент затяжки. Данная операция осуществляется при помощи напарника, который должен сесть за руль автомобиля и короткими движениями качать руль влево-вправо. Находящийся внизу человек регулирует болтом натяжение пружины до пропадания стука в руле, затем фиксирует положение болта контргайкой.

Внимание! Исполняя данную операцию необходимо не переусердствовать, чтобы не сделать натяжение слишком сильным. Это приведет к выходу из строя всего узла! Если все смазано и почищено хорошо, — большого усилия при регулировке не потребуется!

Вуаля! В итоге Вы получаете практически идеально работающую рейку (износ все равно есть, но он устранен разумным подтягиванием), практически даром!

Следует остановиться на «усовершенствовании» процесса, которое иногда предлагают «мастера». Долгое время мы не могли понять, почему клиенты, ссылаясь на форумы, избегают этой процедуры. Как оказалось, причина в следующем.

Многие мастера понимают процедуру «подтяжки» буквально. Они ослабляют контргайку и закручивают винт до упора, пока не пропадает стук, после этого фиксируют результат контргайкой. Получается, что вся грязь и ржавчина, которую надо было вычищать из-под болта не только остаются на месте, но и загоняются дальше в узел, а сама втулка, которая, в общем-то, должна быть подвижной, упирается в вал с такой силой, что иногда даже выгибает его. Естественно, что эксплуатация рейки с такой «фиксацией» быстро выводит из строя уже весь механизм, а выгнутый вал разбивает все уплотнения на своем пути, отчего узел начинает еще и протекать. Ремонт после такой «подтяжки» уже невозможен, поэтому, пожалуйста, будьте аккуратны при выборе сервиса. Стоять над душой и следить за работой мастера, — некорректно. Но спросить о том, как будет делаться эта процедура, — лишним не будет.

Возвращаемся к рисунку с разобранным узлом. Если Вы еще не забыли, у нас осталась еще одна деталь, обведенная кружком, — № «11«, — выходная втулка рулевой рейки. О ней также стоит поговорить. Случается, что при диагностике рейки, замечается очевидный люфт самого вала на выходе из корпуса. Это происходит при износе самой выходной втулки, центральная часть которой (вкладыш) сделана из более мягкого металла, нежели сам вал. Образовавшийся внутри люфт также может приводить к эффекту стука в рейке. Заменить эту втулку, обычно, еще проще, чем прижимную, — выкручиваете старую, закручиваете новую, и все. Ремонт без замены, в данном случае, невозможен, поскольку люфт появляется в результате естественного износа.

В любом случае, пока в рейку не попала грязь, и не разрушила сам вал и уплотнения, рейка вполне ремонтопригодна.

Кстати, стук в системе электроусилителя руля (ЭУР) устраняется точно также как и в гидроусилителе, за одним исключением, — в ЭУР нет возможности поменять выходную втулку. Производитель считает, что проблем с ней быть не может. На самом деле, к сожалению, это не так. Нередко, владельцам электрореек предлагают менять рейку в сборе, хотя существуют технологии восстановления, или замены рулевых втулок.* Прижимная же втулка регулируется обычным образом.

Итак, теперь Вы владеете знаниями по ремонту рулевых реек. Как видите, никакого волшебства в том вопросе нет, — стук в рейке убирается просто и без проблем, если знать, где его искать.

* Выход из положения, когда требуется замена выходной втулки электрорейки, на самом деле есть. Саму втулку можно выкрутить при помощи специального инструмента, и не смотря на все ее протесты, в большинстве случаев это удается. А вот далее можно действовать в двух направлениях.

Первое — изготовление фторопластовых вкладышей в старую, изношенную втулку. Вполне себе надежный способ, если у изготовителя есть опыт работы в этом направлении.

Второе, — восстановление оригинальной выходной втулки. Этим «джедайским» искусством владеют очень немногие сервисы, и как правило, хранят его в секрете, поскольку конечное качество продукта получается очень близким к оригинальному исполнению, и служит достаточно долго, при условии целостности вала рейки. К сожалению (для проекта , разумеется) мы связаны обещанием хранить молчание о тонкостях этой технологии. Но, мы можем помочь читателям из Новосибирска, подсказав при личном запросе сервис, в который можно обратиться по поводу процедуры восстановления. То есть, при всем желании, подробно рассказать о технологии мы не имеем права, но куда обратиться, — подскажем!

Хонда водам.ру

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Ремонт рулевой рейки Honda CR-V

Запчасти для ремонта рулевой рейки

Произвести ремонт рулевой рейка на Honda CR-V можно и своими руками, самое главное следовать инструкции и делать все не торопясь.

Список запчастей которые потребуются для ремонта рулевой рейки:

• 06532-ST0-000 Верхний ремкомплект рулевой рейки
• 06534-ST0-010 Сальник рулевой рейки
• 06535-ST0-000 Ремкомплект гидроуселителя руля
• 53412-634-000 Кольцо уплотнительное
• 53660-SY0-013 Сальник рулевой рейки
• 94510-20000 Кольцо уплотнительное

В момент выполнения работы может проявиться большой износ на прижимной втулке, которую можно поменять потом на собранной рейке.

После того как вытащите рейку, рекомендуется потратиться время на очистку ее от грязи и масел с помощью чистящих средств или бензина.

Снятие и ремонт рулевой рейки

После того когда рейка снята и очищена от грязи, первым делом нужно снять пыльники, в новом ремкомплекте будет полный набор пыльников так что можете старые не жалеть.

Следующим шагом следует открутить тяги, на которых имеются стопорные кольца их нужно отжать отверткой.

После того как стопорные кольца рейки отжаты, откручиваем тягу с помощью двух ключей.

После того как открутили тягу нужно открутить и снять патрубки с рейки.

Вычищаем из зубцов оставшуюся грязь, двигая шток в разные стороны, в то же время вычищая грязь.

Следующий этап, это оценка состояния прижимной втулки, для этого нужно открутить стопор и механизм регулировки и крышку.

Разобранный механизм, оцениваем состояние прижимной втулки. На фото втулка лежит в разобранном виде.

Следующий этап, это очистка крышки и замена сальника. После чего выкручиваем пару болтов и достаем клапанную коробку рейки.

В основании клапанной коробки нужно поменять резиновое кольцо, если требуется, и все очистить от грязи, после чего нанести смазки на подшипние в основании колодца.

Идем дальше и выприссовываем вал с клапанами из коробки рейки.

Меняем требуемый ремкомплект верхней рулевой рейки на данной детали, на фото присутствует сальник который часто подтекает и подшипник.

Сам сальник и подшипник из коробки нужно выпрессовывать с помощью головка на 16.

На место старого сальника и подшипника первым делом впрессовываем новый сальник коробки рейки, а затем подипник.

С самого вала нужно удалить старые кольца и заменить новыми.

Снять сальник вала.

Собираем все в обратном порядке. Одеваем муфту рейки и запрессовываем в коробку, саму коробку устанавливаем в рулевую рейку и затягиваем болты. Не забудьте смазать шрус и подшипники тяг.

Автомобиль Хонда, рулевая рейка ЦРВ: признаки неисправности, диагностика и ремонт

Система рулевого управления является одной из самых важных во всем автомобиле Хонда СРВ1 РД1. Состояние рулевой рейки во многом определяет комфортность управления и степень безопасности вашего автомобиля. Стоит ли говорить о том, что неисправная рулевая рейка ЦРВ представляет собой опасность для владельца и других участников движения. При небрежном и невнимательном отношении к автомобилю и его агрегатам срок службы отдельных механизмов, в том числе и элементов рулевого управления, сильно сокращается.

Рулевая рейка Хонда СРВ РД1, признаки неисправности

Несмотря на то, что рулевая рейка срв рд1 имеет солидный срок службы и является довольно крепким агрегатом, со временем и она не защищена от появления поломок. Для определения дефектов в рулевой рейке не нужно обладать специальными знаниями и возможно определить собственными силами. Как правило в процессе эксплуатации появление проблем с рулевой рейкой начинается с незначительных изменений в поведении рулевого колеса. Основными критериями наличия неисправности являются:

1. Посторонние звуки при осуществлении поворота. Скрипы, треск или скрежет, доносящиеся со стороны рулевой рейки являются наиболее распространенными признаками поломки.
2. Утяжеление рулевого колеса. В зимнее время года такая проблема может возникнуть из-за низкой температуры жидкости ГУР. Если после прогревания движение руля изменилось не сильно, следует обратиться в автосервис.
3. Проблемный возврат руля в исходное положение или его отсутствие. В этом случае проблема может быть, как с рулевой рейкой, так и с системой ГУР.
4. Снижение уровня жидкости ГУР. При возникновении протечек возможно попадание воздуха в систему, что неизменно скажется на плавности движения руля и сроке службы рулевой рейки.

Основные причины поломки и износа реек

Главной причиной появления неисправностей в рулевой рейке является езда по неровным дорогам, небрежная эксплуатация и элементарная невнимательность. При низком уровне гидравлической жидкости парковка в зимнее время года с сильно выкрученными колесами может привести к разрушению элементов рулевой рейки и протечке. При регулярной профилактике проблемы можно заметить на раннем этапе и обойтись, например, заменой сальников. В случае запущенной проблемы под замену идет вся рейка. А это уже совсем другая сумма.

Рулевая рейка rd1: диагностика неисправности

Для определения большинства поломок рейки необходимо просто покачать рулевым колесом из стороны в сторону и внимательно прислушаться к ощущениям. Это действие необходимо сделать как в стоячем положении, так и во время езды. Если при движении автомобиль движется не так, как должен, появляются посторонние звуки или движение руля затруднено, это может говорить о потенциальной поломке.

Для определения степени поломки обратитесь на СТО для проведения полноценной диагностики.

Регулировка

Самой распространенной процедурой для устранения неисправностей рулевой рейки является ее регулировка. Она проводится в тех случаях, когда проблему можно решить без замены всей рейки. Главной задачей такой операции является устранение стука и люфта, а также повышение комфортности управления.

Для регулирования рулевой рейки необходима яма или эстакада. Помимо привычного набора инструментов, для измерения люфта нужен особый прибор – люфтометр. Без него уровень люфта будет крайне проблематично привести к показателю ГОСТ, который составляет не более 10 градусов.

Как проходит ремонт рулевой рейки Хонда СРВ 1 в автосервисе

Как уже говорилось ранее, вовремя проведенная диагностика и регулировка помогут избежать серьезных проблем с управляемостью автомобиля. Однако, если ремонта не избежать, следует обратиться в автосервис.

На первом этапе специалисты определяют неисправность и объем работ. Производится визуальный осмотр всей системы, а также общение с владельцем на предмет проблем, которые более всего заботят. На этом этапе могут быть определены дополнительные скрытые неисправности.

Далее идет демонтаж старой рейки, проверка ее на работоспособность, имитируются реальные условия эксплуатации. После такого полного анализа поломка устанавливается с большей степенью вероятности.

При необходимости производится частичный или полный разбор рулевой системы, производится замена сальников, уплотнителей, зубчатых валов и прочее.

На завершающем этапе проводится повторное тестирование рулевой системы, проверяются крепления и проходит сдача отремонтированного автомобиля владельцу.

Срок ремонта зависит от наличия деталей, уровня автосервиса, нюансов ремонтного процесса и прочих параметров.

Советы автолюбителей

Если автомобиль длительное время стоял без движения, перед запуском необходимо проверить наличие жидкостей, в том числе жидкости ГУР. Далее следует прогрев двигателя и начало движения. Резкие движения рулем могут стать причиной возникновения поломок или усугубления уже имевшихся неисправностей.

Даже если автомобиль используется довольно часто, в его системе могут возникать течи. Поэтому перед тем, как отъехать с места парковки осмотрите автомобиль со всех сторон на предмет масляных пятен. В случае их обнаружения также измерьте и пополните по необходимости уровень жидкости.

Не стоит откладывать в долгий ящик диагностику и ремонт рулевой рейки СРВ 1. В обнаружении проблемы на раннем этапе есть возможность избежать дорогостоящего ремонта и обойтись заменой изношенных агрегатов. Нерешенные проблемы с рулевой рейкой могут не только нанести удар по вашему кошельку, но и стать причиной аварии, в которой могут пострадать вы, члены вашей семьи или совершенно незнакомые люди.
