Всем привет!

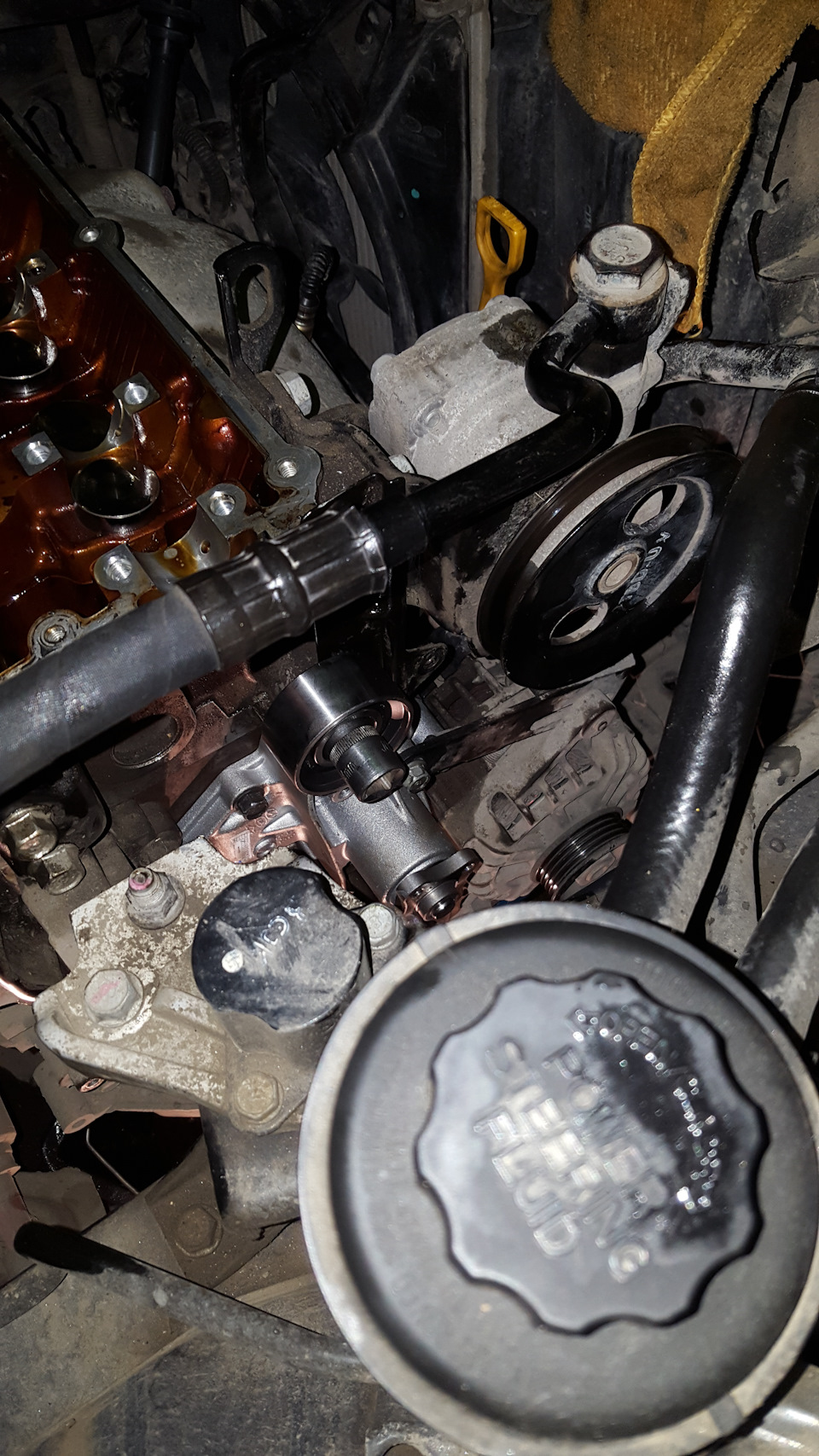

Прежде чем, менять водяную помпу и цепь распредвалов, то я сразу установил метки на коленвалу и на распредвалу.

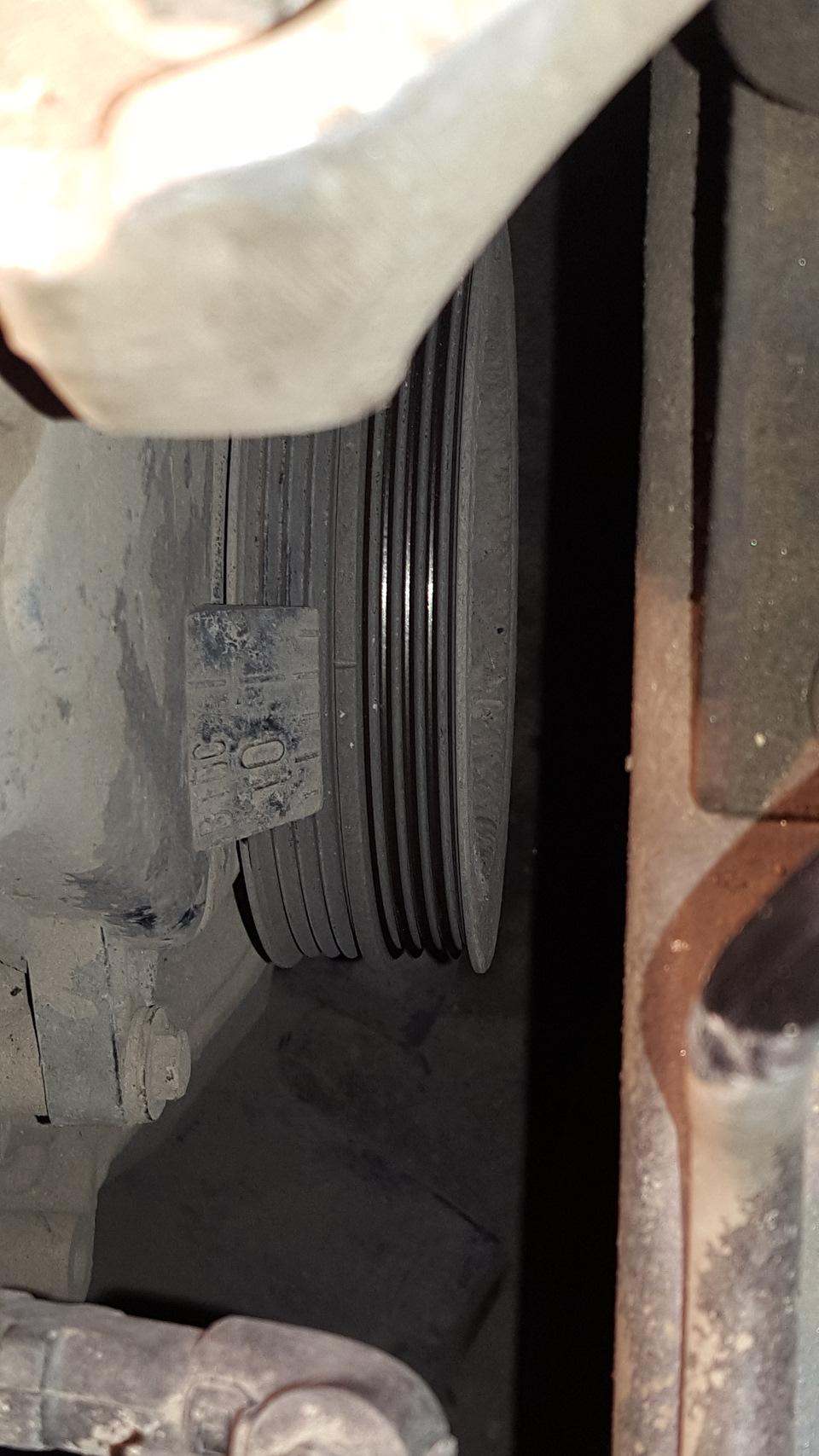

На коленвале совмещаем метки, на шестеренке есть стрелочка, а на блоке выпуклый шарик, так вот они должны совпадать.

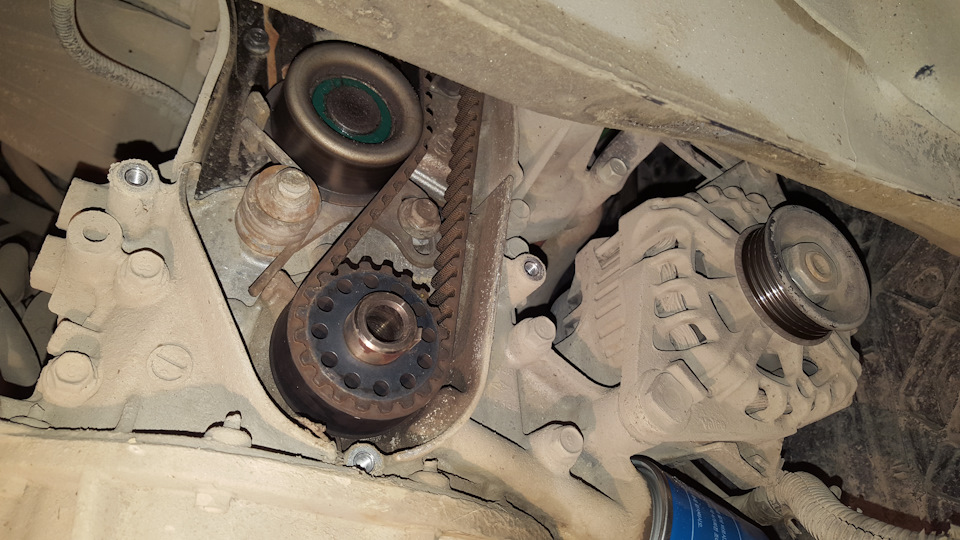

Состояние ремня не плохое, так как предыдущий хозяйн менял на 80 тыс км.

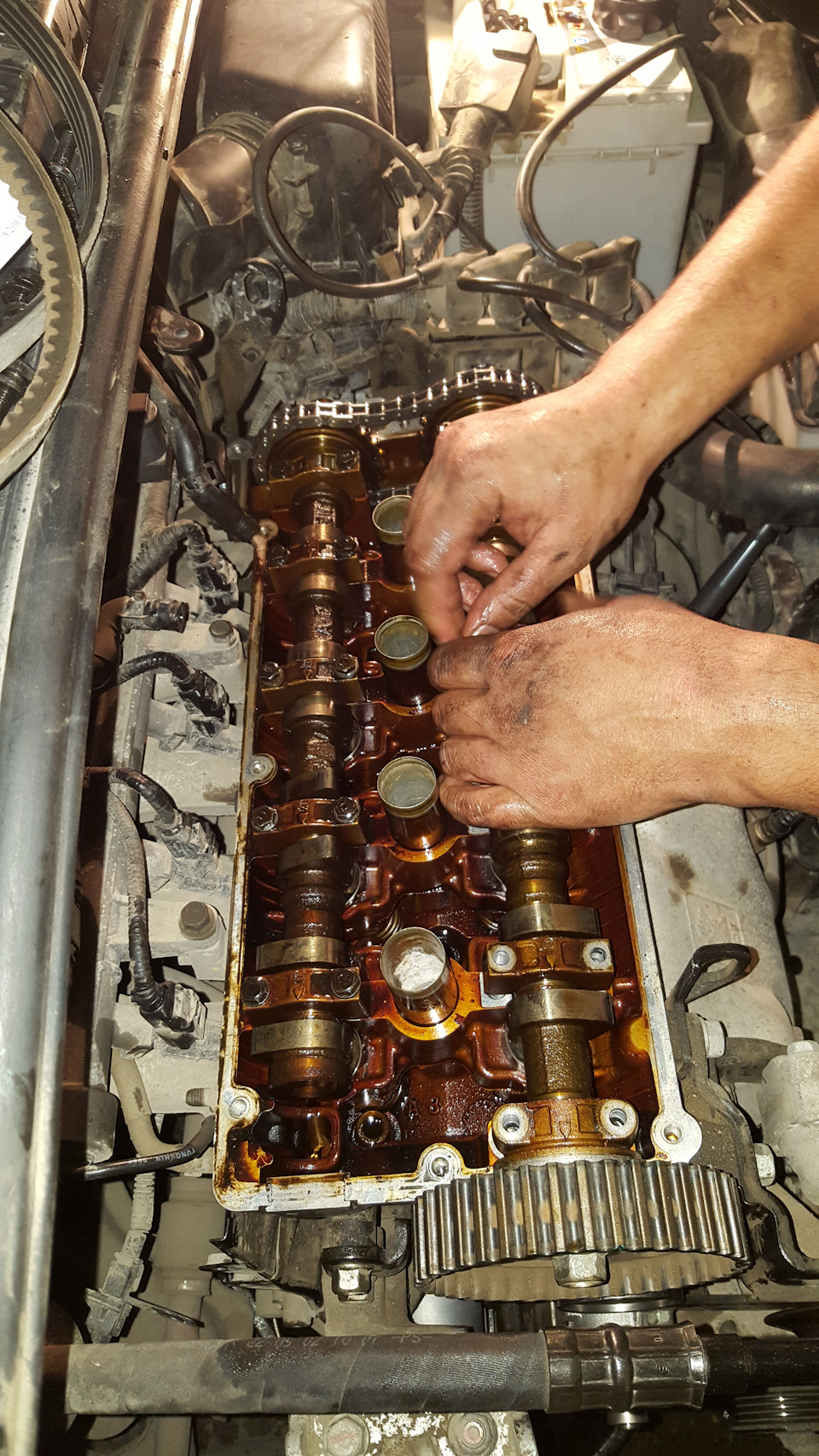

После выставления меток, то снимаем ремень ГРМ. После мойки гидрокомпенсаторов, то сразу же устанавливаем новую цепочку на распредвалы.

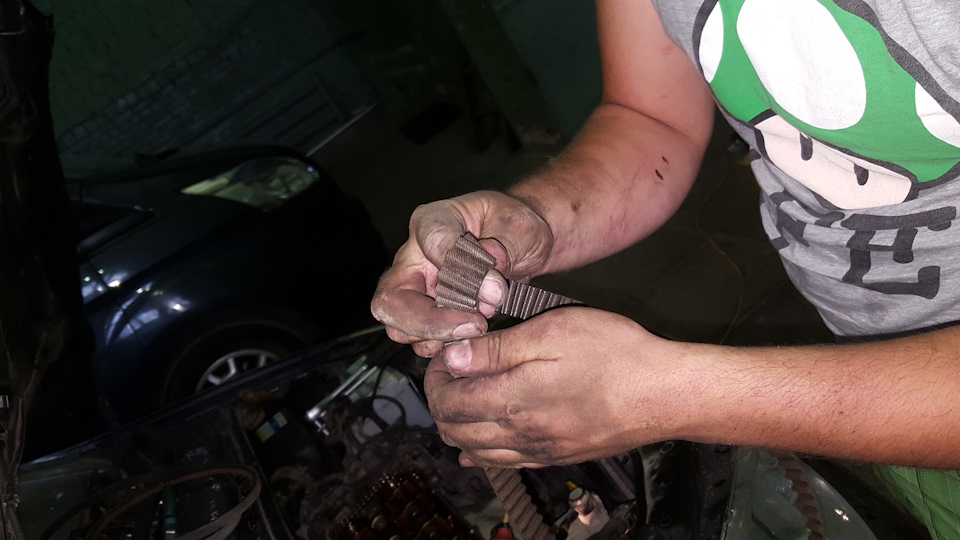

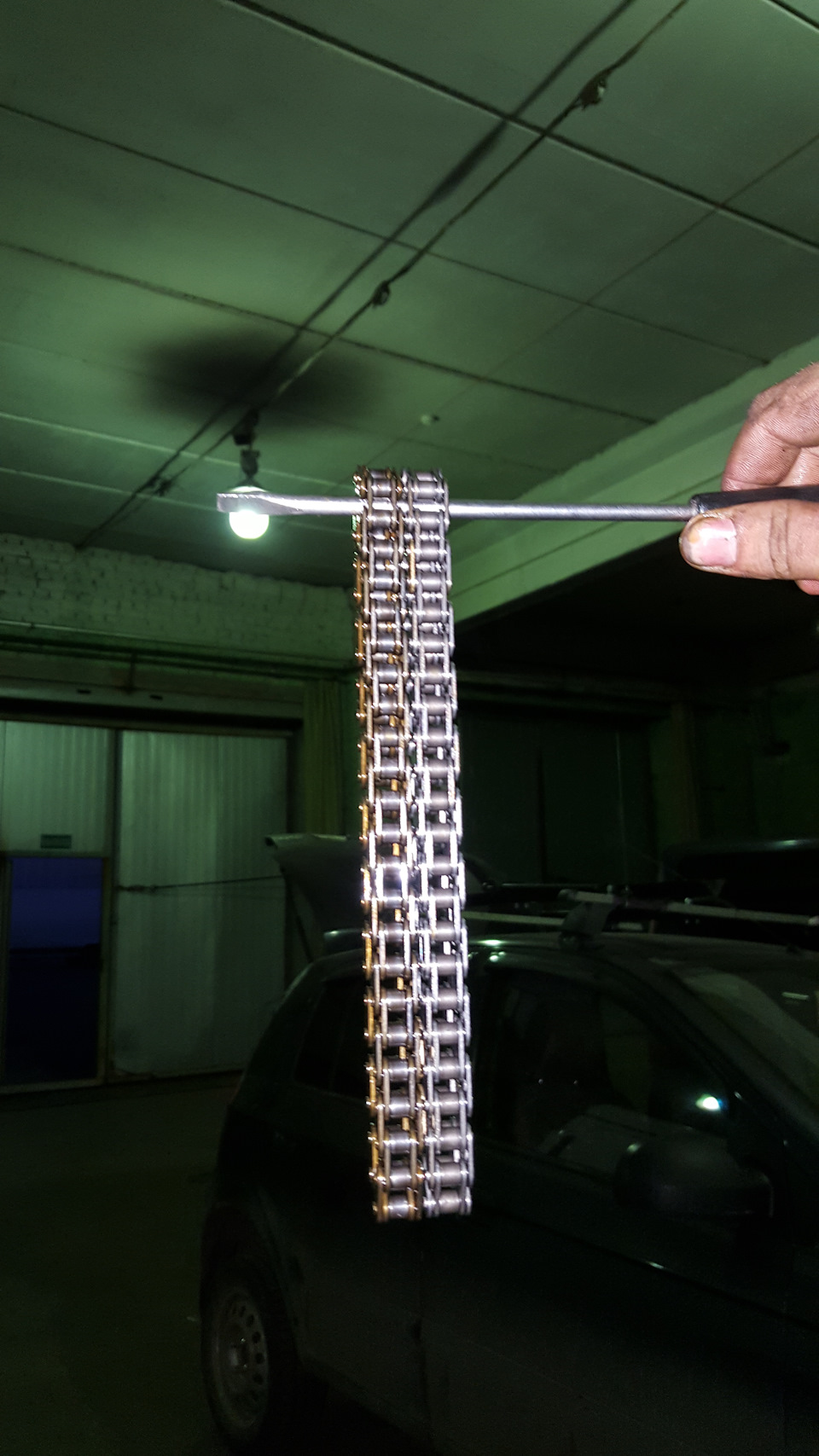

На фотографии видно, что новой цепочки есть «золотистые» звенья. Так вот на одном распредвалу метка должна попасть между двумя «золотистыми» звеньями, а на втором волу метка должна попасть ровно посередине «золотистого» звена. После установки цепи на место, не забываем ( по необходимости) меняем нижний гаситель цепи. Как положили распредвалы на свои места ставим крышки опор распредвалов. Начинаю закручивать от центра и от центра, равномерно закручивать болты крышек опор. Момент затяжки 12-14 НМ.

Но тут случается не приятное… Один болт вытянул резьбу прям около шестеренки распредвала… Потом обязательно закажу шпильку или боль на М6 ( если там стоит боль М5. Надо смотреть по каталогу) и с помощью мечика проганю резьбу. Хотя резьба вытянулась когда я начал закручивать простым ключем с маленьким усилием.

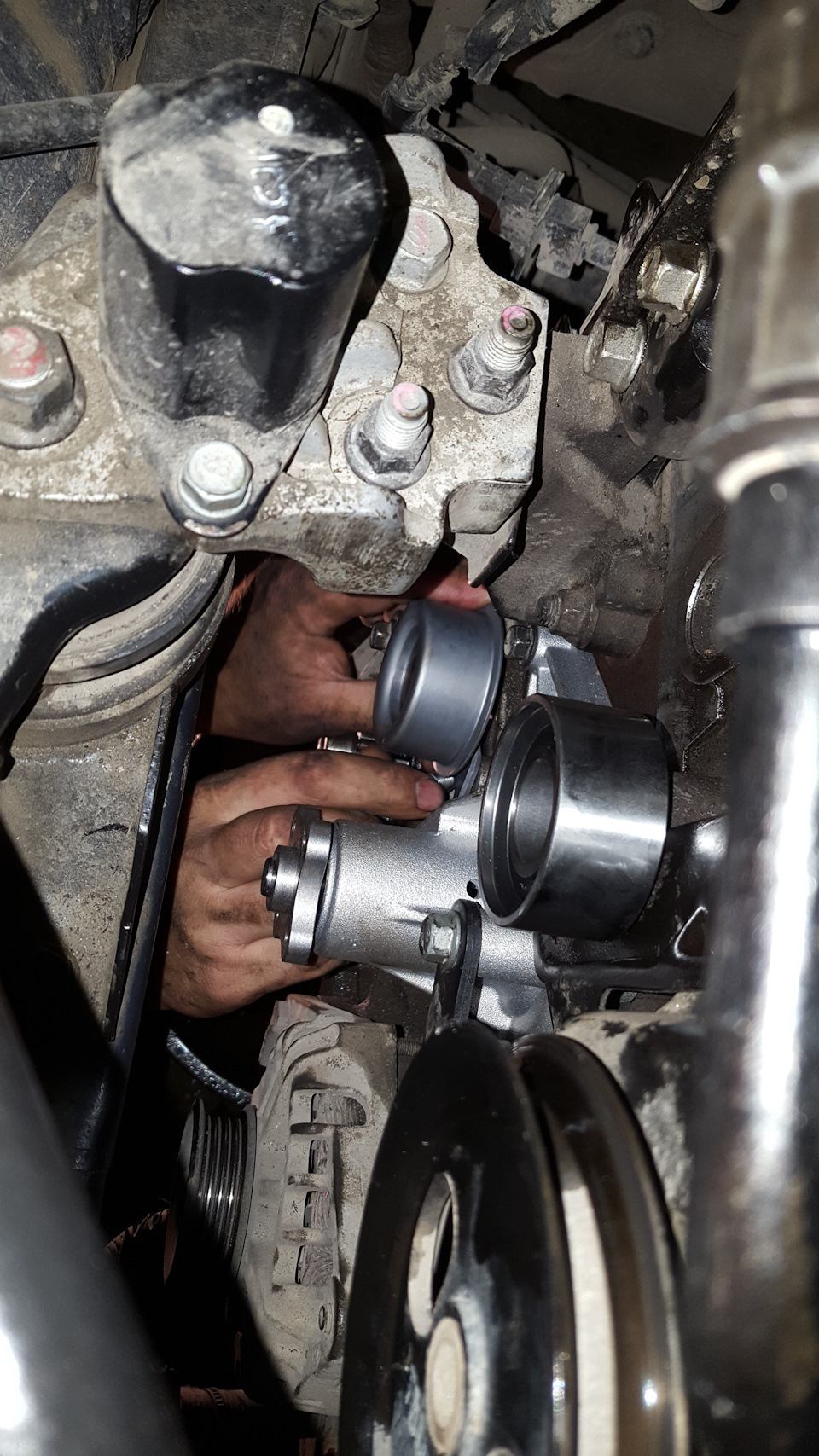

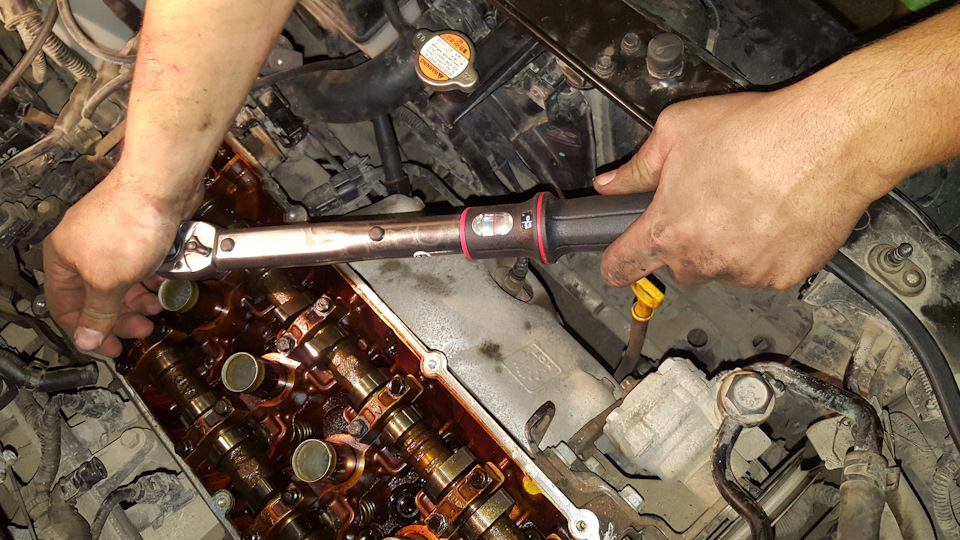

Далее устанавливаем ролики ГРМ. Момент затяжки 25НМ. Я тянул столько. А диапазон 20-27 НМ.

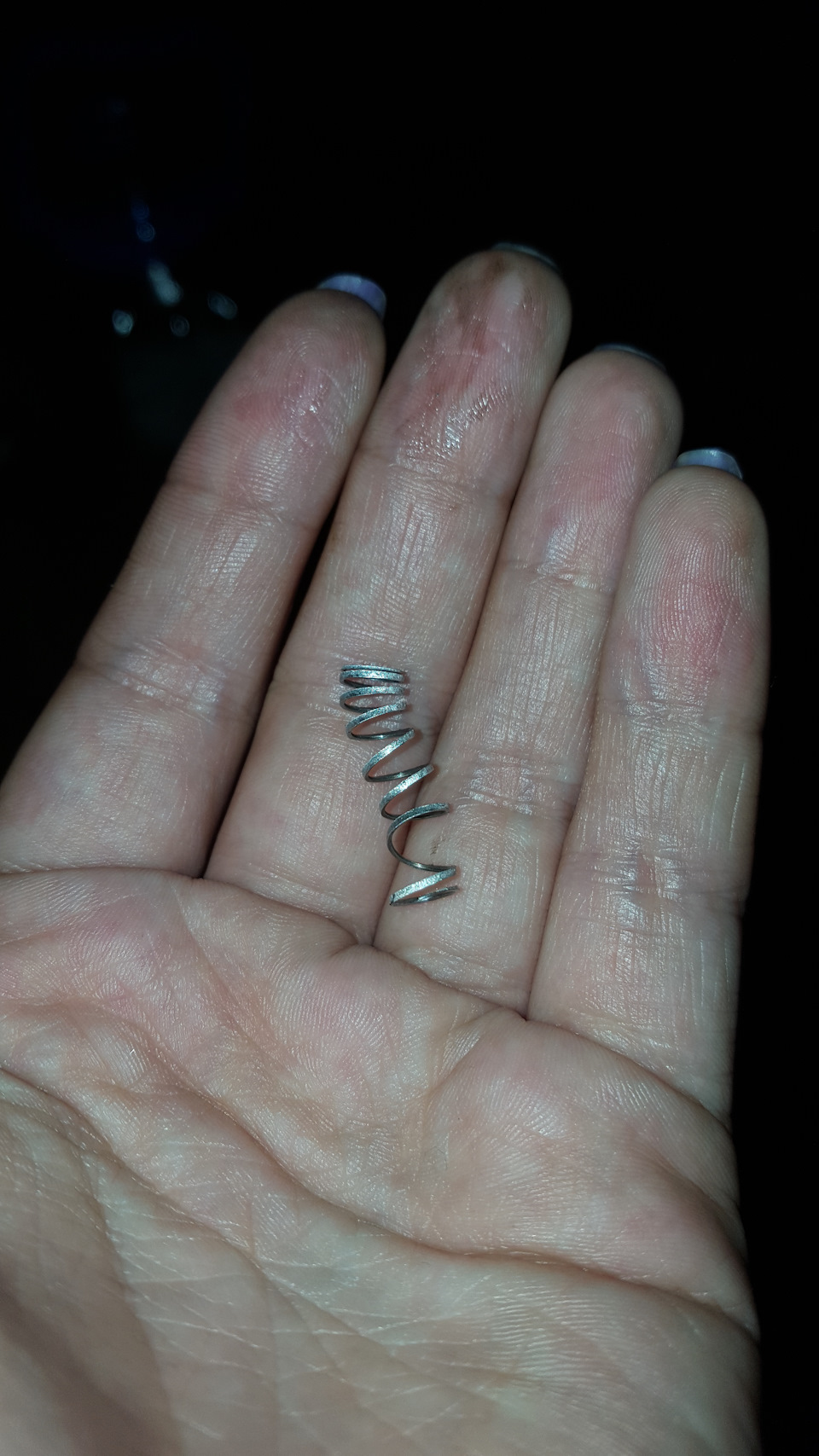

Как я одевал ремень: на натяжном ролике есть пружина, сначала я ее поставил на место, далее оттягиваем ролик в самое верхнее положение и затягиваем. Делается для того, чтоб легко оделся ремень, одеваем сначала на коленвал, потом уже на распределительный вал. как одели, то ослабляем болт ролика. Он примет свое положение и затягиваем два болта с усилием 25НМ (20-27НМ). Проверить натяжку ремня ГРМ можно следующим способом: потяните ремень с не большим усилием в сторону ролика, так ремень должен дойти до болта крепления ролика на половину головки болта.

Список запчастей:
2441026000 HYUNDAI/KIA Ролик натяжителя ремня грм 1093 р
2431226050 HYUNDAI/KIA Ремень грм 2030 р.
2481026020 HYUNDAI/KIA Ролик грм 1094

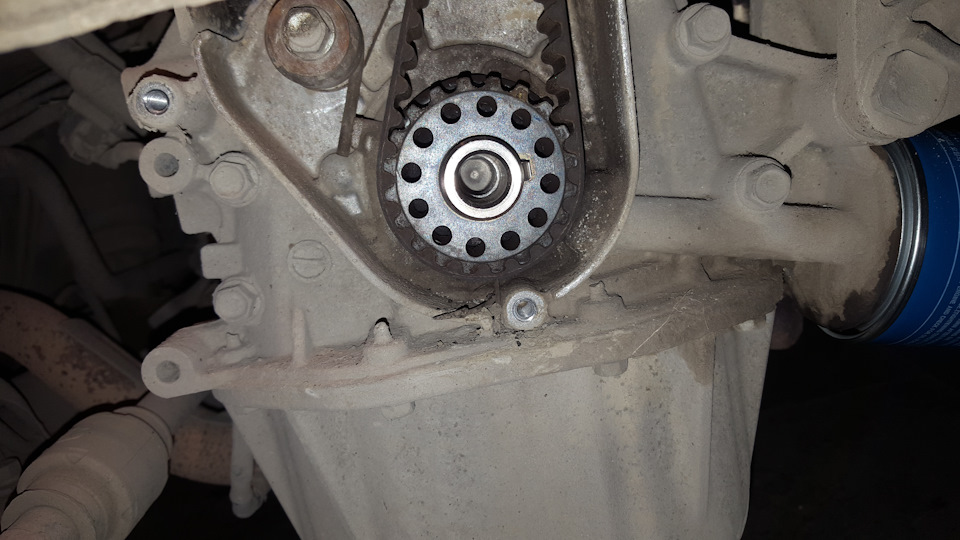

Как все собрали, то ключем проворачиваем коленвал, чтоб зубчатое колесо распределительного вала провернулось на 360 градусов. Проверяем метки на коленвалу. Если все совпадает, то можно все собирать на место и ставить на место защитный пластик. Ставить ремни генератора и ГУРа. Момент затяжки болта шкива коленвала 100НМ.

Все собрал, пошел запускать. И тут поворот! Машина не запустилась. Ремонт был закончен в 12 часов ночи 7 августа, а пришел в 13.30). Короче не стал разбираться, оставил запуск двигателя на завтра (8 августа)

Замена ремня ГРМ Хендай Гетц 1.4

Для того, чтобы машина служила долго и не подводила в дороге, за ее состоянием необходимо следить и при необходимости производить ремонтные мероприятия. Некоторые из них можно выполнить самостоятельно, без привлечения профессионалов. Одним из таких ремонтных мероприятий является замена ременной передачи узла ГРМ. Но все же это весьма ответственная процедура, и ее неверное выполнение чревато серьезными последствиями. Здесь речь пойдет о замене ременной передачи на Хендай Гетц 1.4.

Совсем не все водители постоянно следят за состоянием ремня ГРМ, хотя это очень важный расходник, производящий синхронизацию движения валов. Если вовремя не заменить ремень, он вполне может оборваться. А это не сулит ничего хорошего для всей двигательной системы. Когда ремень обрывается, один вал останавливается, а второй продолжает двигаться. В результате этого происходит загиб клапанов, другие детали, такие как поршни и цилиндры также получают значительные повреждения, исправить которые можно только при участии специалистов. За проведение такого ремонта приходится выкладывать кругленькую сумму.

Когда менять ремень?

Производитель советует менять ременную передачу уже через 60-70 000 км. Но ременная передача может быть изношена и несколько раньше. На это оказывает влияние несколько факторов. Например, если водитель практикует экстремальное вождение, это никак не будет способствовать продлению службы расходников. Ремень должен быть установлен по всем правилам. Если выполнить установку неправильно, то он износится гораздо быстрее. В случае попадания рабочих жидкостей на поверхность ремня нужно выявить источники протекания и немедленно их устранить. Например, если на поверхности ремня обнаружено масло, это значит, что сальники начали протекать. В этом случае их нужно сменить вместе с ременной передачей.

Кстати, во время замены ремня нужно обратить внимание и на другие расходники. Например обязательно проверьте натяжной ролик. Если на нем присутствует люфт, значит, использовать его больше нельзя. Обязательно проводите диагностику состояния ремня. А вот какие дефекты будут свидетельствовать о том, что ременная передача должна быть заменена:

• на поверхности обнаружены трещины или вздутия;
• зубья износились;
• материал начал расслаиваться;
• поверхность покрыта пятнами масла или других рабочих жидкостей.

Работы по замене ременной передачи должны производиться на эстакаде. Не экономьте на покупке расходных материалов, иначе такая экономия может привести к плачевным последствиям. А вот подробный список инструментов и расходников, которые понадобятся во время замены ремня:

• головки;
• удлинители;
• ключи рожковые;
• ключи накидные;
• отвертки с различными жалами;
• домкрат;
• динамометрический ключ;
• привод ГРМ;
• натяжной ролик;
• прокладки;
• сальники;
• помпа.

Этапы замены ремня

1. Устанавливаем автомобиль на ровную поверхность и фиксируем его.
2. Отключаем аккумулятор, отсоединив левую клемму.
3. Снимаем привод рулевого гидроусилителя, а само устройство отводим немного в сторону.
4. Снимаем привод генератора, ослабив болт натяжителя. При этом соблюдайте осторожность, так как можно повредить масляный щуп.
5. После этого снимается привод кондиционера. А перед этим таким же образом ослабляется его ремень.
6. Теперь нам нужно вывернуть болт крепежа шкива. Для выполнения этой процедуры нам потребуется помощник. Он должен будет нажать на тормоз на 5 передаче. Болт следует крутить по часовой стрелке.

7. Скорее всего, снять шкив будет непросто. Его придется раскачивать.
8. После этого снимаем крышки ГРМ.
9. Выставляем все необходимые метки на валах. Для этого следует нажать на болт крепежа шкива коленвала. Начинаем крутить коленвал, чтобы метка на его звездочке совместилась с меткой на движке. Также должны быть совмещены метки распредвала с метками, расположенными на нижней крышке ГРМ.

10. Ослабляем крепеж натяжного ролика. Снимаем ролик.
11. После этого снимаем и сам ремень.

12. Теперь можно приступать к установке новых расходников. Начинаем с натяжителя. Потом проверяем совмещение меток и устанавливаем новую ременную передачу. Сначала ремень натягивается на шкив коленвала, а затем на распредвал.
13. Ослабляем крепление на натяжителе. После этого под воздействием пружины он примет положенное ему положение. Но натяжку придется проверить, чтобы она была корректной. Слегка надавите на натянутый ремень – провисание не должно превысить 5 мм.
14. Крутим коленвал по часовой и снова проверяем метки на совместимость. Если они не совместятся, значит, новый ремень нужно снова снять и повторить его установку.
15. Теперь включаем двигатель и проверяем, как он работает.

Видео

Замена ремня ГРМ Хендай Гетц 1.4 G4EE, 1.5 G4EC и 1.6 G4ED

Замена ремня ГРМ это та процедура, которую необходимо делать каждые 60 тысяч пробега. Некоторые производители, такие как, например nissan или toyota, на некоторых своих двигателях рекомендую менять ГРМ раз в 90 тысяч пробега, но мы к ним не относимся. Состояние старого ремня ГРМ практически не диагностируется, поэтому если Вы взяли авто и не знаете делалась ли эта процедура прежним владельцем, то необходимо ее проделать.

Рекомендуемый интервал замены ремня ГРМ:
каждые 60 тысяч километров

Когда пора менять ремень ГРМ

В некоторых источниках по ремонту авто есть картинки, по которым можно диагностировать ремень ГРМ по следующим признакам: трещина, износ до резинового корда, обрыв зуба и т.д. Но это уже крайние состояния ремня! До такого доводить не надо. В общем случае ремень за пробег 50-60 тысяч растягивается, «дубеет» и начинает скрипеть. Этих признаков должно быть вполне достаточно для принятия решения о замене.

При обрыве ремня ГРМ в большинстве случаев потребуется замена клапанов и капитальный ремонт двигателя.
Видео последствий можно найти в конце статьи.

Инструкция по замене ремня ГРМ шаг-за-шагом

1. Первым этапом, до снятия ремней ГУРа, генератора и кондиционера, я бы посоветовал ослабить 4 болта, под головку на 10, крепления шкива помпы.

2. Снимаем ремень ГУРа. Ослабляем крепления ГУРа — это длинный болт на нижнем крепление под голову на 12

3. Снимаем ремень ГУРа;

4. Отводим корпус насоса гидроусилителя от двигателя и фиксируем затянув болты;

5. Ослабляем верхнее крепление генератора (болт сбоку натяжной планки) и болт натяжки ремня

6. Снимаем правый пластиковый кожух внизу автомобиля

7. Ослабляем нижний болт крепления генератора

8. Снимаем ремень генератора

9. Снимаем шкивы водяного насоса (болты которого мы ослабили в самом начале)

10. Ослабляем ролик натяжителя ремня кондиционера

11. Ослабляем болт регулировки натяжения ремня кондиционера

12. Снимаем ремень кондиционера

13. Снимаем натяжной ролик ремня кондиционера, меняем его на новый

14. Переходим непосредствнно к снятию ремня ГРМ. Первым делом необходимо зафиксировать тормоза, что бы при попытке открутить шкив коленвала не провернуло двигатель.

15. Включаем 5 передачу на автомобилях в МКПП

Что бы заблокировать коленвал на машинах с АКПП, снимают стартер и через отверстие стопорят за венец маховика

16. Ключом на 22 отпускаем болт крепления шкива коленвала

17. Снимаем шкив коленвала

18. Убираем стопор с педали тормоза

19. Снимаем крышку ремня ГРМ. Она состоит из двух частей, верхней и нижней

20. Поднимаем на домкрате переднее правое колесо.

21. Вращаем колесо, что бы совместить метки на шестерне распредвала и коленчатого вала

22. Еще раз проверяем метки. На коленвале теперь это метка на звездочке и на корпусе маслянного насоса, для распредвала это круглое отверстие на шкиве и красная метка на корпусе подшипника, расположенном сразу за шкивом распредвала.

23. Головкой на 12 откручиваем 2 болта крепления натяжного ролика ГРМ, снимаем осторожно, придерживая натяжную пружину, запоминаем как она стояла

24. Выкручиваем болт регулировки и болт крепления натяжного ролика, снимаем ролик с пружиной

25. Снимаем ремень ГРМ

26. Как правило ремень ГРМ меняют вместе с роликами, меняем их. Головкой на 14 откручиваем верхний, обводной ролик. Прикручиваем новый, затягивая моментом 43-55 Нм.

27. Устанавливаем натяжной ролик с пружиной. Первоначально затягиваем болт отруки, после поддеваем отверткой и заправляем за упор.

28. Для дальнейшего удобства стоит перед установкой ремня ГРМ натяжной ролик максимально отвести и зафиксировать затянув правый болт крепления.

29. Ставим новый ремень. Если на ремне есть стрелочки, обозначающие направление то обращаем на них внимание. Движение газораспределительного механизма направленно по часовой стрелке, если проще, то стрелки на ремне направляем в сторону радиаторов. При установки ремня важно чтобы правое плечо оказалось в натянутом состояние при установленных метках распредвала и коленвала, левое плечо натянется натяжным механизмом. Порядок установки ремня указан на схеме ниже

1 – зубчатый шкив коленчатого вала; 2 – обводной ролик; 3 – зубчатый шкив распределительного вала; 4 – натяжной ролик

30. Отпускаем оба болта натяжного ролика, вследствие чего ролик сам прижмется к ремню пружиной с необходимым усилием

31. Прокручиваем коленвал на два оборота вращая вывешенное колесо. Проверяем совпадение обеих меток ГРМ. Если обе метки совпали, то затягиваем натяжной ролик моментом 20-27 Нм. Если метки «ушли», повторяем.

32. Проверяем натяжение ремня ГРМ. При сжатии рукой за натяжной ролик и на натянутую ветвь зубчатого ремня усилием 5 кг, зубчатый ремень должен прогнуться до центра головки болта крепления натяжного ролика

33. Опускаем машину с домкрата и устанавливаем все в обратном порядке.

Видео инструкция замены ремня ГРМ и последствий обрыва

По случаю замены ремня ГРМ на одном из авто с двигателем g4ee (hyundai getz 1.4), подручными средствами, было снято видео:

Ниже видео состояния двигателя 1.5 после обрыва ремня ГРМ:

Список необходимых запчастей

1. Ролик натяжной — 24410-26000;
2. Ролик обводной — 24810-26020;
3. Ремень ГРМ — 24312-26001;
4. Водяной насос (помпа) — 25100-26902.

Аналогичная процедура замены проходит и на двигателях Хендай Гетц с моторами 1.5 G4EC и 1.6 G4ED.

Описание замены ремня ГРМ Hyundai Getz 1,4 литра с фото и видео

Hyundai Getz с двигателем 1,4 DOHC 16 клапанов, 2007 год. Вторая замена ремня ГРМ на 80 000 пробега. Оговоримся сразу, что при обрыве ремня ГРМ, на данном двигателе погнет все клапана. Процедура замены займет 1 час и не потребует каких-либо специальных приспособлений. Единственное придется помучится при установки шкивов обратно на помпу, но это единственная сложность которая ждет нас на пути к успеху.

Итак, нам понадобятся все ремни, генератора, гидроусилителя, кондиционера и собственно сам ремень ГРМ. Все ремни оригинальные, поскольку цена от аналогов отличается незначительно. Натяжной ролик клиент менять отказался на отрез заявив, что он лучше, чем новый. Вспоминая старую поговорку про скупого, ждем его обратно уже на замену ролика тысяч через пятнадцать пробега, а цена работы такая же как у замены ремня ГРМ.

Начнем с осмотра. Если картинка под вашим капотом отличается, значит у вас не Хендай Гетц.

На двигателях 1,4 и 1,6 снимать опору двигателя не нужно, в отличии с 1,3 и это не может не радовать.

Ослабляем четыре болта на десять крепящих шкивы помпы, пока мы не сняли ремни навесных агрегатов. В противном случае застопорить шкив будет очень проблематично.

Ослабляем нижний болт крепления насоса ГУР.

Через специальное окно в шкиве ослабляем верхний, натяжной болт.

Он же, вид спереди.

Отводим насос гидроусилителя к блоку цилиндров и снимаем ремень, он клиновой.

Ослабляем стопорный болт и выкручиваем по максимуму натяжной генератора.

Сдвигаем генератор к блоку цилиндров, освободившейся ремень снимаем.

Снимаем правое колесо и пластиковый брызговик, видим натяжной ролик ремня кондиционера.

И снова ослабляем стопорный и откручиваем по максимуму натяжной болт. Снимаем ремень кондиционера.

А теперь пришло время снять шкивы помпы. Если вы послушались нас и сорвали четыре болта до того, как сняли все ремни то процедура займет ровно две минуты. Ну а если нет, то попробуйте использовать два ключа на десять и сообразительность.

Отворачиваем четыре болта на десять верхней защитной крышке ремня ГРМ и снимаем последнею.

Получаем следующий набор деталей.

— два шкива помпы (наружный и внутренний)

— верхняя защитная крышка ГРМ.

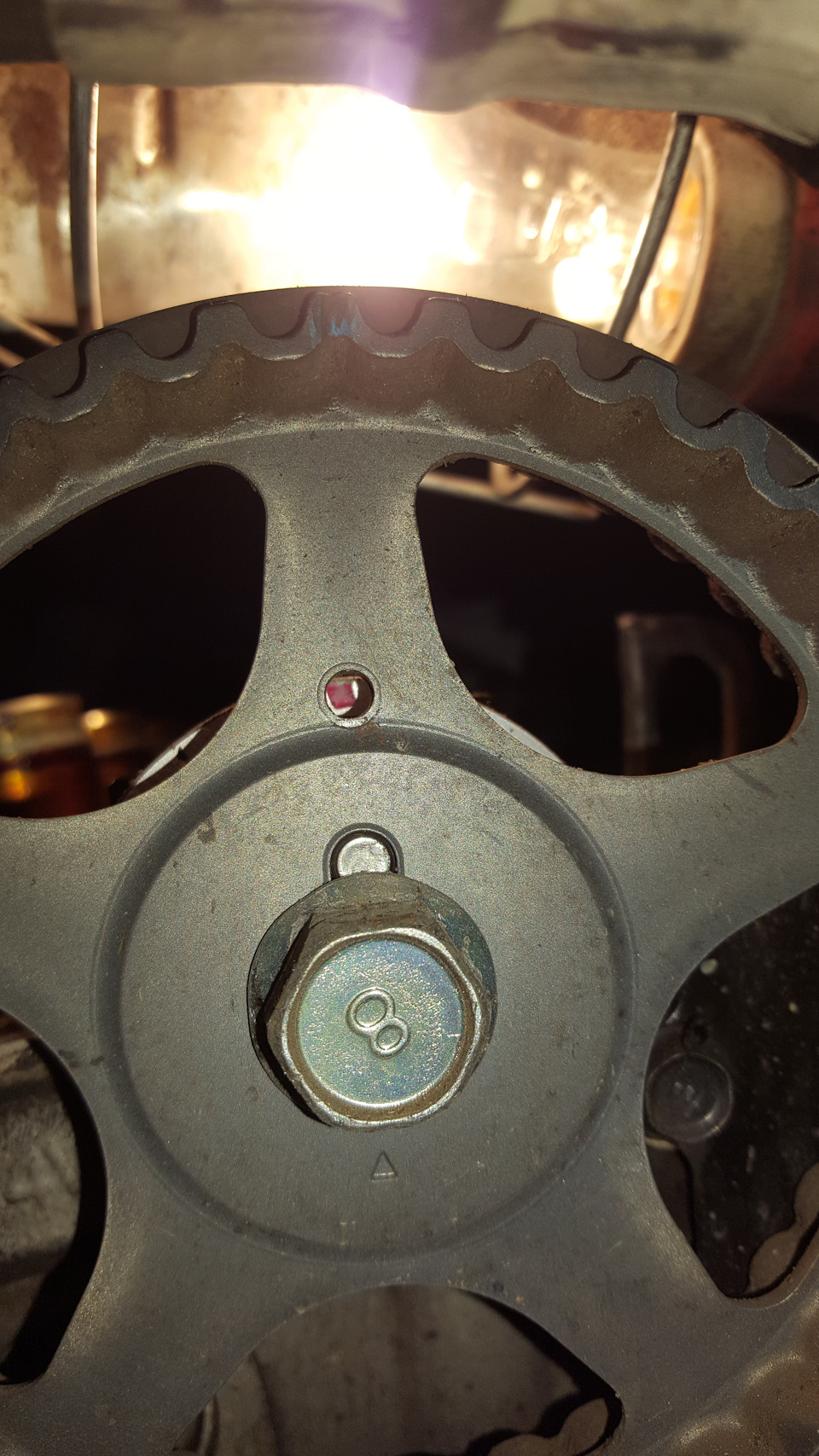

Вращая коленвал по часовой стрелки добиваемся совпадения метки распредвала. На ГБЦ метка выполнена в виде прорези.

А на звездочки распредвала в виде отверстия и риски сверху.

Отверстие должно встать на против метки ГБЦ. Для удобства вставляем в отверстие подходящий по диаметру гвоздь или что-то подобное и с боку сразу становится видно совпадение меток.

Снимаем шкив коленвала. Для этого: сажаем за руль помощника и заставляем его включить пятую передачу и до упора нажать на тормоз, а сами в это время легким движение руки срываем болт коленвала. Если вы один, то можно включив пятую, поставив под колеса упоры со стороны где снято колесо, в тормозной диск и суппорт вставить подходящею по размеру отвертку, тем самым заклинив его и сорвать болт коленвала.

Снимаем шкив коленвала и грязезащитный металлический щиток.

Отворачиваем четыре болта нижней защитной крышки ГРМ и снимаем последнею.

Видим совпадение меток коленвала.

Ослабляем болт натяжного ролика и при помощи любого удобного инструмента поднимаем его по максимуму вверх. Поскольку пружина достаточно мощная рукой это сделать не получится. Затягиваем его. Тем самым мы ослабили ремень ГРМ.

Снимаем ремешок и натяжной ролик.

Приступаем к установке нового ремня ГРМ

Проверяем совпадение всех меток. Ставим новый натяжной ролик так, как показано на фото сверху. Устанавливаем новый ремень. Сначала надеваем на звездочку коленвала затем звездочку распредвала и натяжной ролик. Нисходящая ветвь ремня должна быть натянута. Отпускаем регулировочный болт натяжного ролика и после того как он натянет ремень затягиваем его. Проверяем все метки, если не совпадают повторяем процедуру еще раз.

Прокручиваем коленвал два оборота и еще раз проверяем метки. Если все в норме приступаем к сборке. Все детали устанавливаем в порядке обратном снятию. Единственное с чем придется помучится это шкивы помпы. Но такие уж двигатели у всех Хендаев. Можете сравнить с Hyundai Tucson.

Видео замены ремня ГРМ на Hyundai Getz 1,4

Теперь вы можете поменять ремень ГРМ на гетце.

Hyundai Getz ремонт автомобиля. Устройство эксплуатация обслуживание своими руками.

Hyundai Getz. Информация об автомобиле Hyundai Getz

.снимаем шкив насоса охлаждающей жидкости.

Привод газораспределительного механизма двигателя 1,3 л: 1 — зубчатый шкив коленчатого вала; 2 — упор пружины на корпусе масляного насоса; 3 — пружина натяжного ролика; 4 — натяжной ролик; 5 — зубчатый шкив распределительного вала; 6 — отверстие в шкиве и метка на крышке подшипника распределительного вала; 7 — зубчатый ремень; 8 — установочная метка на корпусе масляного насоса; 9 — установочная метка на зубчатом шкиве коленчатого вала

Для наглядности большинство операций показываем на снятом двигателе.

Отвернув болты крепления.

Устанавливаем поршень первого цилиндра в положение верхней мертвой точки (ВМТ) такта сжатия. Для этого.

Головкой «на 22» ослабляем затяжку болта крепления шкива коленчатого вала.

Для предотвращения проворачивания коленчатого вала при выполнении этой операции на автомобиле с механической коробкой передач можно включить передачу и попросить помощника нажать педаль тормоза. При другом способе фиксации коленчатого вала нужно снять крышку картера сцепления (см. «Снятие и установка коробки передач», с. 105).

.и удерживать маховик от проворачивания монтажной лопаткой.

.поворачиваем коленчатый вал по часовой стрелке до совпадения метки на его шкиве с меткой на нижней крышке в виде буквы «Т».

Для удобства можно нанести маркером метку «В» на крышке головки блока цилиндров напротив отмеченной краской метки на зубе шкива.

Головкой «на 12» ослабляем затяжку регулировочного болта натяжного ролика.

Отворачиваем болт крепления.

.и снимаем шкив коленчатого вала.

Вставив отвертку между роликом и упором пружины, поворачиваем кронштейн натяжного ролика против часовой стрелки, ослабляя натяжение ремня, и в этом положении затягиваем регулировочный болт. Снимаем кронштейн правой опоры силового агрегата (см. «Замена опор силового агрегата», с. 63).

Для замены натяжного ролика отворачиваем регулировочный болт (см. выше).

Устанавливаем натяжной ролик в обратной последовательности. Перед установкой ремня проверяем совпадение установочных меток коленчатого и распределительного валов.

Устанавливаем ремень привода сначала на шкив коленчатого, а затем распределительного вала. При этом передняя ветвь ремня должна быть натянута.

Ослабляем регулировочный болт и болт крепления кронштейна натяжного ролика. При этом ролик займет рабочее положение и ремень будет натянут.

Проворачиваем коленчатый вал за болт крепления его шкива на два оборота по часовой стрелке и проверяем совмещение меток на шки-

Убеждаемся в наличии разрежения, подводимого от впускного трубопровода к клапану. При проверке исправного клапана его плунжер должен совершать возвратно-поступательное движение. Если разрежение не ощущается, необходимо промыть внутренность клапана растворителем. С помощью палочки подходящего размера, вставленной в отверстие клапана (со стороны резьбовой части), проверяем перемещение плунжера клапана. Если клапан неработоспособен заменяем его. Перед установкой клапана наносим на его резьбовую часть тонкий слой герметика. Вворачиваем клапан в отверстие крышки головки блока цилиндров и затягиваем его моментом 8-12 Нм.

Как поменять ремень ГРМ на Хендай Гетц?

Для того, чтобы автомобиль не подвел в пути, нужно регулярно проводить его техосмотр и выполнять своевременно все регламентные процедуры. Многие из таких процедур можно осуществить своими руками, если иметь небольшой опыт ремонтных работ. В данной статье описана замена ремня ГРМ на Hyundai Getz, а также прилагается видео, где наглядно показан весь процесс.

Когда авто нуждается в замене?

Часто водители забывают следить за состоянием ремня ГРМ. Хотя он играет важную роль в работе двигателя, синхронизируя работу распределительного и коленчатого валов. Обрыв ремешка механизма газораспределения для Hyundai Getz может иметь самые тяжелые последствия. В момент обрыва один вал останавливается, а другой продолжает двигаться, таким образом, поршни встречаются с клапанами. При этом клапана гнутся, что приводит к капитальному ремонту двигателя.

Замена ремня по регламенту на Hyundai Getz выполняется через 60 тыс. км пробега или после 4-х лет эксплуатации. На его износ влияют такие факторы:

• качество изделия;
• правильность установки;
• условия эксплуатации;
• попадание рабочих жидкостей на любую из поверхностей ремня;
• манера езды.

Каждый из этих факторов сокращает службу изделия, поэтому следует обращать особое внимание на его состояние и через каждые 15 тыс. км пробега делать визуальный осмотр ремешка и других деталей ГРМ. Замена изделия необходима при наличии следующих дефектов:

• износ поверхности;
• надрыв, износ, стертость зубьев;
• трещины, морщины на поверхности;
• обтрепанные боковые стороны;
• расслоение материала;
• масляные следы или охлаждающей жидкости на одной из поверхностей.

Трещины на поверхности ремешка

Одновременно с ремнем газораспределения нужно проверить состояние помпы и натяжного ролика. Если обнаружены какие-либо дефекты или есть люфт, детали необходимо поменять.

Поэтапная инструкция

Работы удобнее всего проводить на эстакаде, смотровой яме или подъемнике, обеспечив оптимальный доступ к правому колесу.

Необходимые инструменты

Перед проведением работ следует приготовить расходные материалы, которые будут меняться и необходимые инструменты:

• набор головок с удлинителем;
• набор ключей рожковых и накидных;
• динамометрический ключ;
• плоскую отвертку;
• деревянный башмак;
• домкрат.

На расходных материалах лучше не экономить и покупать оригиналы. Это даст большую гарантию, что они прослужат положенный срок.

Расходные материалы на Hyundai Getz

Этапы

1. В первую очередь устанавливаем автомобиль на подъемное приспособление, ставим его на ручник и подпираем задние колеса деревянным башмаком.

Моторный отсек Hyundai Getz

Закончив с заменой ремня ГРМ на Hyundai Getz, нужно завести двигатель, чтобы протестировать его работу.

Видео «Замена ремня ГРМ на автомобиле Hyundai Getz»

На этом видео наглядно показано, как поменять газораспределительный ремень на Hyundai Getz.
