Ваз 2115: замена топливного фильтра без проблем

Замена бензинового фильтра ваз 2115 тонкой очистки, стрелка должна совпадать с направлением движения топлива

Замена топливного фильтра в ваз 2115 для некоторых владельцев может стать неожиданностью, потому что они понятия не имеют о его расположении и существовании, до появления проблем. Согласно рекомендациям производителя замена топливного фильтра ваз 2115 тонкой очистки должна проводиться после каждых 30-ти тысяч километров автомобильного пробега.
Однако, компания производитель считает этот пробег при условии, что качество бензина на заправках будет отвечать высшим стандартам.

Возникновение проблем

К несчастью, качество топлива сегодня далеко от идеального и стали не редкими неприятные ситуации, когда появляются рывки и провалы в процессе движения сначала при высоких скоростях движения, затем уже и при низких.
Итак:

• Когда машина плохо стала заводиться или не заводится вообще, причин может быть множество и самых разных, далеко не всегда владелец может догадаться о необходимости заменить топливный фильтр ваз 2115
• Так как мнение водителя – вроде перед выездом проблем не было никаких, поэтому лишь со временем возможно владелец поймет настоящую причину неполадок, которая прячется в загрязнении фильтра топлива
• Некоторые пытаются, исправить положение заменой масла в моторе или коробке передач, другие надеются, что их проблема решится, если промыть инжектор, или прошивки компьютера
• Истинной причиной неполадок становится грязь, которая в большом количестве присутствует в топливе
• Закономерно, что чем грязнее бензин, он тем быстрее засоряет фильтр, и от этого чаще будут провалы с рывками докучать во время движения
• Единственный правильный выход ситуации — замена топливного фильтра на ваз 2115
• Фильтрующий элемент при первых подобных симптомах следует заменить, не глядя на то каков пробег машины, на момент возникновения неприятностей, даже если он много менее тридцати тысяч
• Процедура при этом должна проводиться в отведенном для этого месте на смотровой канаве либо эстакаде, не стоит сливать топливо на землю, подставьте емкость, помните про экологию

Внимание: В процессе ремонта машины не стоит забывать о том, что бензин воспламеняется легко, поэтому курить либо пользоваться зажигалкой при проведении замены топливных фильтров, и любом ремонте, связанном с топливной системой опасно для жизни! Кроме того, отдельно складывайте тряпки пропитанные бензином и тогда вероятность возгорания или взрыва в ремонта будет минимальной. Всегда поблизости держите порошковый, либо углекислотный огнетушитель.

• Предварительно необходимо узнать, какой марки фильтр, и какого типа стоит у вас, чтобы не ошибиться при приобретении сменного
• При установке нового фильтра своими руками на место смените уплотнительные колечки на трубках
• Так же следует обратить своё внимание, чтобы стрелка нарисованная на фильтре была в направлении движения горючего в магистрали, иначе ваша проблема вернется очень скоро
• Далее будет описана замена топливного фильтра на ваз 21154 в её технологической последовательности
• Последовательность эта практически совпадает с заменой топливных фильтров ВАЗ 2110-2115

Инструмент

Из инструментов пригодятся всего лишь:

• Ключи «19» и «17»
• Ведро (чтоб не разливать топливо на землю)
• Жидкость типа WD — 40

Элемент тонкой очистки

Первым делом рассмотрим, как происходит на ваз 2115 замена бензофильтра тонкой очистки:

• После того, как закатили авто на эстакаду, следует сбросить избыточное давление внутри топливной магистрали
• В топливной системе снижаем давление, для этого, отключаем клемму от бензонасоса в баке, заводим движок, когда он заглохнет от недостатка топлива, отсоединяем клеммы от аккумуляторной батареи
• Обрызгайте WD –40 места соединения фильтра с магистралью, и подождите несколько минут
• После этого спускаемся под автомобиль, и ключами «17» и «19» ослабляем затяжку наконечников трубок к фильтру, фото ниже

Двумя ключами, откручиваем трубки от фильтра

• Окончательно откручиваем гайки наконечников трубок и выньте наконечники трубок из фильтра
• Из фильтра и трубок выльется топливо, вот зачем нужно ведро
• Затем остается стяжной болт на хомуте крепления фильтра выкрутить

Выкручиваем болт стяжной

• Снимаем фильтр
• Как видите ваз 2115 бензофильтра замена работа несложная
• Затем уплотнительные кольца, которые есть на наконечниках трубок
• Проверяем их состояние
• Если они рваные, либо потеряли упругость тогда колечки нужно заменить
• После этого прикручиваем новый фильтр, не забываем вернуть на место уплотнительные кольца
• Помните про направление стрелки на фильтре, чтобы она была в направлении потока топлива
• После установки, подключите топливный насос и клеммы к аккумулятору, и дайте мотору поработать минут пять, снизу проверяйте, не потек ли бензин, если потек – зажмите сильнее штуцеры трубок
• Замена топливного фильтра ваз 21154 тонкой очистки закончена

Фильтр грубой очистки

Насос бензиновый электрический расположен в баке во всех автомобилях ВАЗ. Он находится в корпусе, на нем надета сетка (для грубой очистки).
Добраться до насоса просто, надо лишь снять сиденье заднее и найдется лючок:

• Надо открутить его крепление, под лючком будет корпус насоса с прикреплёнными к нему вспомогательными агрегатами
• Меняется насос целиком в случае поломки его, либо прикрученного к нему датчика уровня топлива
• Поломка может произойти от езды с пустым баком, из-за попадания воздуха в него и недостаточного охлаждения
• Сеточку грубой очистки меняем, если замена предыдущего фильтра не устранила дерганий и провалов в движении машины
• Сеточка расположена в корпусе насоса, поэтому его придется снимать, в случае её замены

Инструменты для замены

Инструкция по замене сетки рекомендует такой инструмент:

• Ключи « 7» (головка лучше), «17», «19»
• Пассатижи
• Две отвертки крестовая и шлицевая
• Жидкость WD-40
• Насос, которым подкачивают колеса
• Ветошь
• Сеточка новая
• Уплотнительное кольцо под насос из резины
• Возможно подающий шланг топлива, если старый загрубел или растрескался

Переходим к замене

Внимание: Все работы связанные с бензонасосом проводить рекомендуется с пустым баком. Запрещается курить, использовать спички либо зажигалки в процессе работы, а так же выполнять работы с полным баком бензина.

• Сначала следует, как в предыдущем случае стравить давление в магистрали
• Потом снимайте сиденье, и откручивайте лючок
• Отсоединяйте клемму
• Откручивайте штуцеры, используя ключ «17»
• Соединения перед откручиванием лучше залить WD-40, гайки насоса тоже
• После этого откручиваем гайки ключом «7»
• К одной из гаек прикручивается «масса» насоса, не забудьте при сборке об этом

Откручиваем гайки, которыми насос крепится

• Снимите прижимное кольцо
• Вытащите корпус насоса

Внимание: Будьте осторожны! На корпусе крепится датчик уровня бензина, иначе при извлечении погнете указатель, и показания уровня бензина будут неверными

• Замена датчика уровня — такова цена небрежности и неосторожности
• Снимите резиновый уплотнитель
• Отсоедините нижний стакан
• Отщелкивается он просто
• В нем, как правило, полно грязи
• Уберите ее с помощью ветоши и промойте
• Если стакан не получится вытащить вместе с корпусом через отверстие, он обычно падает в бак
• Вам нечего волноваться, он с легкостью вынимается рукой, поэтому вытаскивайте его
• Снимите сетку(см.Зачем нужна замена сеточки бензонасоса ваз) простым одергиванием вверх
• После этого наденьте новую и можно собирать все обратно
• Если что либо в действиях или порядке вам не понятно, сотрите видео

Сеточка, она же фильтр для грубой очистки

Ваз 2115 как заменить топливный фильтр теперь понятно каждому, приступайте и помните про технику безопасности.

Топливный фильтр на ВАЗ 2115

Топливный фильтр на ВАЗ 2115 служит для очистки бензина от мусора, что позволяет силовому агрегату работать стабильно. В процессе эксплуатации расходник засоряется, поэтому ему необходима периодическая замена.

Артикул и стоимость фирменного фильтра ВАЗ 2115 и его аналогов

На большинстве автомобилей ВАЗ 2115 инжектор стоит топливный фильтр 21120-1117010. Его цена варьируется от 200 до 300 рублей. С аналогами расходника можно ознакомиться в таблице ниже.

Таблица — Оптимальные аналоги топливного фильтра с гайками.

На части инжекторных автомобилей ВАЗ 2115 можно встретить топливный фильтр 21230-1117010. Его стоимость находится в пределах от 200 до 300 рублей. Посмотреть хорошие аналоги для оригинального расходника можно в нижеприведенной таблице.

Таблица — Аналоги топливного фильтра тонкой очистки с клипсами.

На инжекторных ВАЗ 2115 имеется фильтр грубой очистки. Он представлен преимущественно сеточкой с артикульным номером 2112-1139200. Ее стоимость составляет 30-80 рублей. Хорошие аналоги оригинальной фильтр-сеточки расположены ниже.

Таблица — Аналоги топливной фильтр-сеточки 2112-1139200.

На части автомобилей ВАЗ 2115 можно встретить сеточку с каталожным номером 1118-1139200. Ее цена находится в пределах от 50 до 100 рублей. Наилучшие аналоги фирменного фильтра грубой очистки представлены ниже.

Таблица — Альтернативы топливной фильтр-сеточке 1118-1139200.

Первые автомобили ВАЗ 2115 имели карбюратор. На таких машинах стоит топливный фильтр 21080-1117010. Цена на него колеблется от 50 до 120 рублей. Расходник имеет хорошие аналоги, наилучшие из которых находятся в таблице ниже.

Таблица — Альтернативы родного топливного фильтра на карбюраторный автомобиль ВАЗ 2115.

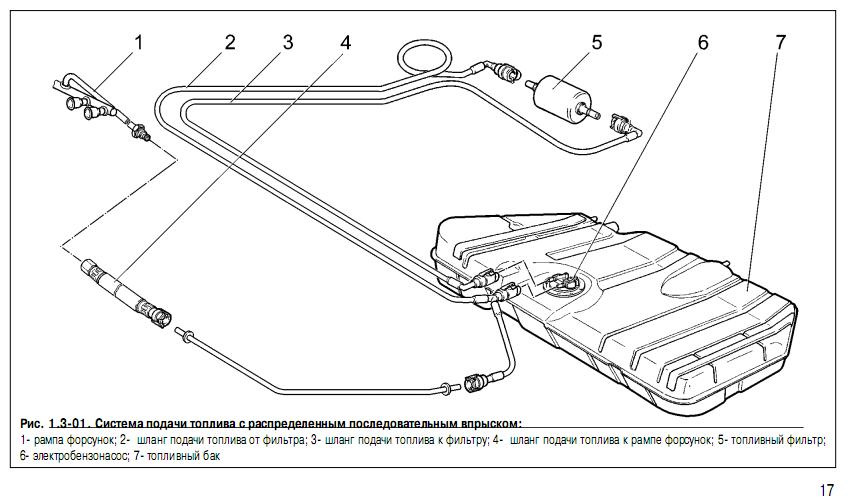

Расположение топливного фильтра

Топливный фильтр на инжекторном ВАЗ 2115 находится под днищем. Он врезан в магистраль. Фильтр располагается в нише около бака.

Фильтр-сеточка грубой очистки находится в сборе с топливным модулем, который помещен в бензобак.

Замена топливного фильтра тонкой очистки с креплением на гайках

Замена топливного фильтра 21120-1117010 описана ниже.

• Открыть капот и найти клапан для стравливания давления.

• Надавить на клапан и слить бензин.

• Открутить трубки от фильтра.

• Открутить болт хомута.
• Вынуть фильтр.

• Проверить резиновые кольца.

• Установить новый расходник.

Замена топливного фильтра тонкой очистки с креплением на клипсах

Замена на ВАЗ 2115 фильтра с клипсами представлена ниже.

• Сбросить давление.
• Снять трубки.
• Проверить клипсы.

Замена фильтра на карбюраторном автомобиле

Замена фильтра на авто с карбюратором.

• Открутить хомуты.
• Изъять фильтр.
• Установить новый расходник.

Замена сеточки-фильтра

Инструкция по замене фильтр-сеточки.

• Извлечь стакан.
• Разобрать топливный модуль.

Lada 2115 › Logbook › Фильтр тонкой очистки топливной системы ВАЗ 2115

И так, друзья мои, хочу поделиться с вами по моему мнению очень интересным опытом, приобретённым за последние два дня. Всё началось с того, что я решил заменить фильтр тонкой очистки. На пятнашке он находится в хвосте автомобиля, под днищем за местом в которое ложится запаска. В общем в полной жопе. Замену производил без использования фото аппаратуры, так как это в принципе полный идиотизм, принимая во внимание, что осуществлял замену я, без использования ямы, а лёжа под машиной, к стати на тот момент я, ещё даже не представлял, смогу ли я, вообще туда залезть. Залезть у меня получилось, что безгранично меня обрадовало. Правда вот действовать пришлось одной рукой и даже очень свободно, а вот вторую я, пропихнуть ни как не мог. В интернете, снятие и установка производится порядка трёх минут. Я, заявлю вам прямо, это полная ерунда! С плоскогубцами в одной руке и благодаря тому, что топливная трубка в месте где защёлка, была на столько грязна, что защёлка там просто застряла я, его выдернул с третьей попытки (не включая во внимание время потраченное на то, что я сначала вылез за отверткой, потом за плоскогубцами, потом просто по материться) акурат минуты через три. Ну да ладно, от соединил, при соединил. Не в этом дело. Дело в том, что в процессе работы я, столкнулся с такой проблемой. Это направление установки фильтра, то есть по заветной стрелке. Вся засада оказалась в том, что на старом фильтре не было стрелки. Я же его сам устанавливал два года назад. Как?! Но долго я не парился, с ориентировался по выступающему желобку на фильтре и установил. К стати установил я, его за секунды и удивился тому как моя вторая рука оказалась рядом с первой. Потом разгадал. Оказывается надо было просто по глубже залезть под машину. Но вопрос о том, как же правильно должен стоять фильтр и куда должна смотреть стрелка не давал мне покоя. И за ответом я пошёл бороздить интернет. Тех кто дочитал эту скучную историю ждёт интересное открытие.

Для двигателей 1,5 с системой обратного слива топлива отметка на корпусе фильтра должна быть направлена стрелкой в сторону левого колеса. У машин с мотором 1,6 стрелка располагается острием к правому колесу.

Но мы же не доверяем одному источнику. И я продолжил свои изыскания. Так как у меня машина с объёмом двигателя 1,6 то естественно меня интересовал именно этот вариант и вот что я обнаружил:

Это меня поставило в тупик, так как я, установил фильтр в обратном порядке. Сегодня утром я всё исправил. Было уже легче, так как опыт дело серьёзное. В три минуты я, так и не уложился но минут за пять управился. Что же касается того фильтра, что без стрелки, оказалось всё очень просто. На таких фильтрах пишут:

IN: место присоединения подводящего бензопровода (от топливного бака);
OUT: место крепления отводящего шланга (к двигателю машины).

В общем вооружившись вот такими не хитрыми знаниями я, думаю вам будет похрену, что там написано или нарисовано на старом фильтре, новый фильтр вы установите как положено.

Приходится внести добавление, так как действительно не подведён итог поста, а именно как же всё таки правильно. Отвечу: если у вас двигатель объёмом 1,5 литров и установлен фильтр который прикручивается к трубкам бензопровода, то стрелка должна смотреть в левое колесо, а если у вас двигатель с объёмом 1,6 литров и установлен фильтр который крепится защёлками, то стрелка должна смотреть в правое колесо.
