Как смазать направляющие суппорта

vovakim › Blog › Как правильно смазывать суппорта и направляющие

В последнее время в автомобильных и интернет- изданиях, а также на форумах некорректные, а зачастую и ложные рекомендации по применению смазок в дисковых тормозах, которые, к сожалению, могут привести к трагедии на дороге. Возникает ситуация, когда многие прислушиваются к советам различного рода «специалистов», рекомендующих применять стандартные смазки типа нигрол, Литол-24 или «графитки» (графитная смазка на базе солидола, работоспособная до +65 °С) для смазывания суппорта. Сразу скажем, что это делать категорически нельзя!
О том, что нужно применять, мы расскажем в этом материале.
Ни для кого не секрет, что суппорт дискового тормоза современного автомобиля — довольно сложный и ответственный узел, изготовленный из высокотехнологичных материалов, от которого зависит безопасность движения и в итоге жизнь людей.
Дисковые тормоза работают в тяжелейших условиях высоких температур. Температура в паре трения диск — колодка может достигать величины 500 °С и даже 600 °С, а на поверхности других деталей суппорта за счет отвода тепла и его рассеивания — до 150 °С и выше. В реальной дорожной обстановке таких температур достичь достаточно сложно, но в условиях агрессивной езды или движения по горному серпантину такие значения вполне реальны. Кроме того, детали суппорта подвергаются воздействию воды и солей с дорожного полотна, а также воздействию тормозной жидкости из тормозной системы. Такие сверхтяжелые условия работы суппорта требуют применения в нем специальных смазок, рассчитанных на экстремальные условия работы. Обычные же распространенные смазки при таких условиях работы коксуются, вымываются водой, растворяются тормозной жидкостью и зачастую пагубно влияют на эластомерные и пластмассовые детали суппорта, что может привести к отказу тормозной системы во время движения.
Требования, предъявляемые к смазкам суппортов
Если говорить научным языком, то, исходя из таких условий эксплуатации, можно сформулировать основные требования к смазке суппорта дискового тормоза:
1) смазка должна быть высокотемпературной, с рабочей температурой до +180 °С и выше;
2) желательно, чтобы смазка не имела температуры каплепадения, т.е. не плавилась и не вытекала из узла при высоких температурах;
3) смазка должна быть не растворимой в воде и тормозной жидкости, т.е. водо- и химически стойкой;
4) смазка должна быть совместима с пластмассовыми деталями и эластомерными уплотнителями суппорта, особенно с каучуком на основе сополимера этилена, пропилена и диенового мономера (EPDM) и тройным этиленпропиленовым сополимером (EPT), обычно используемыми в суппортах дисковых тормозов.
Справедливости ради отметим, что такие смазочные материалы не производятся общеизвестными основными производителями масел и смазок, и если таковые и присутствуют в их ассортименте, то произведены они специализированными производителями специальных смазок под торговыми марками основных производителей масел и смазок. Также очень распространен вариант производства смазок для суппорта под торговыми марками производителей тормозных систем и производителей автомобилей. Основные же производители специальных смазок — поставщики автосборочных заводов и производителей автокомпонентов за рубежом — следующие компании:
• Dow Corning Corp., торговая марка Molykote;
• Kluber Lubricarion Munchen KG, торговая марка Kluber;
• HUSK-ITT Corp. (HUSKEY Specialty Lubricants). В ее состав входит также SPECIALTY LUBRICANTS Corporation. Торговые марки HUSKEY и SLIPKOTE.
Смазки
Итак, перейдем непосредственно к смазкам. Специальные смазочные материалы суппорта дискового тормоза по применению на деталях суппорта можно разделить на три группы.
I группа.Высокотемпературные противозадирные пасты (Anti-Seize компаунды). Применяются на скобах, обратных металлических поверхностях тормозных колодок и противоскрипных пластинах.
II группа. Смазки для других деталей суппорта. А именно кромок поршней, болтов, штифтов, втулок и эластомерных сальников. В инструкциях по эксплуатации автомобилей часто обозначается как Rubber Grease. Сразу отметим, что обычные силиконовые смазки для резины и пластмассы НЕ ПРИМЕНИМЫ для этих деталей по указанным выше причинам!
III группа. Универсальные смазки суппорта — для всех движущихся деталей altсуппорта, в т.ч. для пластмассовых и эластомерных.
В свою очередь, I группа классифицируется по составу добавок (наполнителей):
• комплексные, с добавками порошков меди, алюминия и графита;
• медные, с порошками меди и графита;
• с наполнителем из дисульфид молибдена;
• с неметаллическими наполнителями (силикат магния, керамика).
Вкратце рассмотрим эксплуатационные и технические характеристики присутствующих на рынке специальных смазочных материалов для суппорта дискового тормоза. Обзор не претендует на всю полноту исследования, в нем представлены материалы, доступные автовладельцам и автосервисам.
I группа представлена на рынке следующими материалами зарубежного производства.
Комплексные пасты:
• HUSKEY 2000 Lubricating Paste and Anti-Seize Compound for High Temperature;
• Loctite #8060/8150/8151;
• Wurth AL 1100.
Медные пасты:
• HUSKEY 341 Copper Anti-Seize;
• LIQUI MOLY Kupfer-Paste;
• Loctite C5?A (#8007/8008/8065);
• Mannol Kupfer-Paste Super-Hafteffekt;
• Marly Cooper Compound;
• Molykote Cu-7439 Plus Paste;
• Motip Koperspray;
• Permatex Copper Anti-Seize Lubricant;
• Pingo Kupfer-Paste;
• Valvoline Cooper Spray.
• Wurth SU 800.
Пасты с дисульфид молибденом:
• HUSKEY Moly Paste. Assembly Lubricant & Anti-Seize Compound;
• Loctite #8012/8154/8155.
Пасты без содержания металлов:
• HUSKEY 400 Anti-Seize;
• TEXTAR Cera Tec;
• LIQUI MOLY Bremsen-Anti-Quietsch-Paste.
Противозадирные пасты (Anti-Seize компаунды) представляют собой высокотемпературные (до +1400 °С) смазочные композиции на минеральных, частично синтетических или синтетических маслах-основах, обычно с синтетическими загустителями, гомогенизированные субмикронными частицами твердых смазочных материалов и/или частицами некоторых металлов — до 25–30% массовой доли. При сверхвысоких температурах смазкой работают именно эти микропорошки.
Данные противозадирные пасты довольно интересный класс специальных смазочных материалов. В автомобиле они применяются не только в суппорте дискового тормоза, но и во многих других узлах. Применение в других узлах автомобиля зависит от состава пасты, и это уже отдельный разговор, которому мы посвятим отдельную статью.
II группа представлена на рынке следующими материалами:
• Loctite Teroson Plastilube — смазка на минеральном масле, загуститель бентонит (глина). Цвет коричневатый. Температура каплепадения отсутствует. Интервал рабочей температуры от минус 45° до плюс 180 °С.
• ATE plastilube. Та же смазка Teroson Plastilube под маркой производителя тормозных систем Continental Teves AG & Co. oHG.
Обе смазки изготавливаются в Германии.
III группа представлена на рынке следующими материалами:
• Molykote AS-880N Grease;
• Permatex Ultra Disc Brake Caliper Lube;
• SLIPKOTE 220-R Silicone Disc Brake Caliper Grease and Noise Suppressor;
• SLIPKOTE 927 Disc Brake Caliper Grease.
• SLIPKOTE 220-R Silicone Disc Brake Caliper Grease and Noise Suppressor — силиконовая, полностью синтетическая смазка. Цвет прозрачный белый. Температура каплепадения отсутствует. Интервал рабочей температуры от минус 46° до плюс 288 °С. Данная специальная смазка применяется для смазки суппорта не только легковых, но и грузовых автомобилей и автобусов.
• SLIPKOTE 927 Disc Brake Caliper Grease — смазка на синтетическом масле и синтетическом загустителе. Содержит субмикронные частицы дисульфида молибдена, политетрафторэтилена и графита. Цвет серый. Температура каплепадения отсутствует. Интервал рабочей температуры от минус 30° до плюс 1100 °С.
• Permatex Ultra Disk Brake Caliper Lube — 100% синтетическая смазка, но не на силиконовом масле. Цвет зеленый. Температура каплепадения отсутствует. Интервал рабочей температуры от минус 40° до плюс 204 °С.
• Molykote AS-880N Grease — смазка на силиконовом масле, загуститель силикагель, содержит твердые смазочные добавки. Цвет черный. Температура каплепадения +260 °С. Интервал рабочей температуры от минус 40° до плюс 204 °С. Производителем выпускается в 20 кг ведрах. В рознице можно приобрести при предварительном заказе через некоторые магазины автозапчастей под маркой производителя автомобилей. Например, «Subaru-Outback» part №26298AC000 (снята с производства), новый каталожный номер K0777-YA010.
Все четыре смазки производства США.
А что же рекомендуют сами производители суппортов дисковых тормозов для своей продукции? Мировые ОЕМ производители автомобильных и мотоциклетных тормозных систем, такие, как TRW Automotive, Cardone, Remsa America, Delphi и другие, рекомендуют к применению именно силиконовые, высокотемпературные смазки для обслуживания суппорта дискового тормоза. И из данного обзора напрашивается вывод, что оптимальным выбором для среднестатистического автовладельца служат специальные смазки III группы, потому что благодаря их высокотемпературным свойствам они применимы на скобах, обратных металлических поверхностях тормозных колодок, противоскрипных пластинах, поршнях, болтах, штифтах, втулках и эластомерных сальниках, т.е. на всех смазываемых деталях суппорта дискового тормоза.

Как правильно смазывать тормозные суппорта и направляющие при замене тормозных колодок

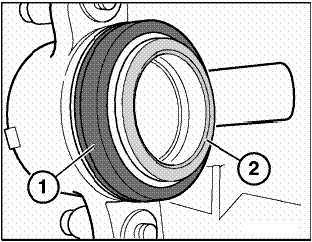

Проверить пылезащитный колпачок (1) на отсутствие повреждений и при необходимости заменить его.
Очистить контактную поверхность (2) поршня тормозного цилиндра и смазать тонким слоем пасты, предотвращающей визг деталей тормозного механизма.
Предупреждение!
Противопыльная манжета не должна касаться пасты, предотвращающей визг деталей тормозного механизма, т.к. противопыльная манжета может набухать под ее воздействием.

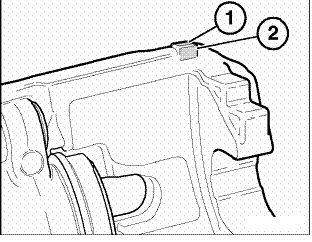

Очистить контактные поверхности (1 и 2) Т-образных завершений тормозных колодок/корпуса суппорта и смазать пастой, предотвращающей визг деталей тормозного механизма.
Примечание:
Смазать на суппорте контактные поверхности вверху и внизу.

Очистить контактную поверхность (3) суппорта дискового колесного тормозного механизма и смазать тонким слоем пасты, предотвращающей визг деталей тормозного механизма.

Очистить кронштейн суппорта в месте Т-образных направляющих и смазать тонким слоем пасты, предотвращающей визг деталей тормозного механизма.

TVPerezzZ › Блог › Чем смазывать направляющие суппортов?

Задумался покрасить суппорта — начал подбирать ремкомплект. Нашел ремкомплект — наткнулся на кучу статей про смазки. В общем с горем пополам разобрался — чем и что мазать!
То, что вам предложат олени-продавцы в магазине по просьбе «смазка для суппортов» — это медные и керамически пасты, которые через некоторое время высыхают напрочь и заклинивают все к цертям. Ими можно мазать только места упоров колодок в суппорт и контакта поршеньков к колодкам, они идут как противоскрипные ПАСТЫ.
По той же причине направляющие нельзя мазать в том числе и графиткой, и медной х*рней…высохнет и клинанет. Как оказалось Литолом тож нельзя их мазать — пыльнички распухают, смазка вытекает.

Теперь какая нужна. Нужна силиконовая синтетическая высокотемпературная смазка. Вот она будет работать как надо.

Из универсальных это Slipkote® 220-R DBC (тюбик 85гр)

как аналоги от производителей, это:
• BMW 81 22 9 407 103, 83 23 0 305 690;
• CHRYSLER/Mopar J8993704;
• FORD/Motorcraft D7AZ-19A331-A, XG-3-A;
• HONDA 08C30-B0224M, 08798-9027;
• LAND ROVER RTC7603, SYL500010;
• MAZDA 0000-77-XG3A;
• NISSAN 999MP-AB002;
• SUZUKI 99000-25100;
• TOYOTA 08887-80609;
• Volkswagen/Audi G 052 150 A2;
• Volvo 1161325-4;
• ACDelco 89021537 (10-4022);
• Federal Mogul F132005;
• FTE Automotive W0109;
• Stahlgruber 223 1712, 223 1729;
• TRW Automotive PFG110.

Теперь по порядку…
Если купили ремкомплект (например такой):

А вообще, между противоскрипной пластиной и колодкой, а также в направляющие колодок (не в пальцы суппорта!) можно использовать «ATE Plastilube» («Bosch superfit» похоже то же самое), номер 03.9902 — 1001.2,
смазка на минеральной основе, к резине нежелательна, до +180 С

Существует еще Тойотовская смазка TOYOTA DISC BRAKE SHIM GREASE 5 g, p/n 08887-80409:

Ну а чем мазать направляющие пальцы я написал выше.

Как правильно смазывать тормозные суппорта и направляющие при замене тормозных колодок ЧИТАЕМ ЗДЕСЬ.

Солидол, литол-24, графитку, смазку для шрусов нельзя! Направляющие будут клинить!
Найду ещё что интересно-полезное добавлю!

Нашел! Добавляю!
Есть нюансы, не наступите на грабли.
Цитата с одного из форумов, где разбирались с вопросом и узнавали у ЛиквиМоли непосредственно, что и как:
===========
В ассортименте ЛМ два продукта, предназначенные для смазки тормозных систем.

Bremsen Anti-Quitsch-Paste, арт. 7585, 7573, 3077, 3079, 3074 серо-голубого цвета имеет синтетическую основу и наполнитель в виде микрокерамики. Обладает термостойкостью до 1200 ˚С, то есть после термической деградации синтетической основы антифрикционным и антипригарным компонентом остается керамический наполнитель.
Область применения:
Для тормозных систем рекомендуется как антискрипная паста. Наносить на тыльную и боковые стороны тормозных колодок толстым слоем для снижения вибрации и писка при торможении. Не использовать как смазку для направляющих суппорта и колодок вследствие родовой болезни всех высокотемпературных паст – закоксовки при перегреве и попадании воды. Не рекомендуется также производить закладку пасты под пыльник рабочего цилиндра тормоза. Несоблюдение этих рекомендаций часто приводит к закисанию направляющих суппорта, как следствие нарушается подвижность компенсационной скобы, происходит перекос колодок их подклинивание и перегрев тормозов.

Красная смазка для тормозных систем: Anti-Quitsch-Paste, арт. 7656 – пакет 10 грамм, ближайший аналог пасты Parmatex Plastilube (зеленого цвета). Без наполнителей и силиконов, хорошо взаимодействует с резиновыми чехлами и пыльниками, термостойкость до 250˚С, чего вполне достаточно для ее области применения.
Область применения:
Смазка направляющих пальцев суппорта, закладка под пыльники тормозных цилиндров для защиты от коррозии и грязи, проникновения воды. Не теряет консистенции в процессе эксплуатации. Не следует использовать как антискрипную пасту ввиду недостаточной термостойкости.
===========

Антискрипная обработка колодок, Посадочная поверхность тормозного диска — Bremsen Anti-Quitsch-Paste, голубая

Смазка направляющих суппорта, Закладка под пыльник тормозного цилиндра — Anti-Quitsch-Paste, красная

Направляющие тормозного суппорта: как и чем смазывать

В процессе эксплуатации автомобиля различные узлы, механизмы и агрегаты могут начать издавать посторонние звуки. Как правило, часто шумы доносятся от тормозной системы в момент торможения.

На деле, тормоза могут скрипеть, скрежетать, шуметь, свистеть и т.д. При этом в ряде случаев явные шумы и стуки издают тормозные суппорты. Если точнее, стучат скобы и направляющие тормозных суппортов.

При этом проблемные детали можно сразу заменить на новые, однако экономически это не целесообразно. Дело в том, что указанную проблему обычно решает качественная смазка суппортов и направляющих. Главное, правильно подобрать смазку. Далее мы рассмотрим, чем смазывать суппорта и направляющие.

Направляющие суппорта: почему нужна смазка и чем лучше смазать

С одной стороны, хотя на эффективности торможения стук направляющих обычно не сказывается, однако такой дефект часто становится причиной того, что акустический комфорт при езде на автомобиле снижается.

Именно по этой причине многие владельцы смазывают направляющие суппортов. Также в отдельных случаях некоторые идут еще дальше, дорабатывая данные элементы. Казалось бы, сложно ничего нет, так как смазка направляющих суппортов может быть выполнена самостоятельно в обычном гараже, при этом не нужны специальные приспособления, навыки и т.д.

• Прежде всего, стук суппортов появляется по причине того, что зазор в паре направляющая и скоба сильно увеличен. При этом многие автовладельцы периодически промазывают пальцы любой попавшей под руку смазкой, чтобы избавиться от стука.

Как правило, направляющие зачастую смазывают дешевым литолом или графитной смазкой. К сожалению, использование таких смазок далеко не всегда позволяет избавиться от стуков и шумов. В таком случае владельцы авто начинают обращать внимание на специальные смазки для деталей тормозной системы.

Обратите внимание, что таких смазок на рынке много, однако направляющие пальцы суппортов необходимо смазывать только подходящими смазочными материалами. Некоторые автопроизводители выпускают так называемые оригинальные смазки, также много смазок предлагают различные бренды.

• Обратите внимание, часто в виде смазки для тормозной системы идет так называемая противоскрипная смазка (смазка-антискрип для тормозной системы). Так вот, такую смазку нельзя использовать в направляющих.

Медная смазка, всевозможные керамические пасты против скрипа должны наноситься на тыльную сторону колодок и ответные части тормозных суппортов. При этом палец суппорта смазывать ими нельзя.

Для смазки направляющих подходят только особые пластичные смазки, где использовано синтетическое масло и загустители. В результате смазочный материал не плавится при нагреве, не подвержен коксованию от высоких температур.

Также смазка для направляющих суппортов не теряет свойств в результате контакта с водой, щелочью, кислотами, спиртами, тормозной жидкостью и т.д. При этом отмечается щадящее воздействие на резиновые элементы.

Какая смазка направляющих суппорта подойдет

С учетом большого количества продуктов, выбор подходящего смазочного материала по ряду причин может быть затруднен. Прежде всего, важно изучить все особенности и спецификации продукта перед его покупкой и использованием.

Начнем с того, что есть так называемые универсальные смазки. Например, Slipkote 220-R DBC. Также некоторые производители изначально позиционируют свою смазку, как подходящее решение для направляющих суппортов. Например, Bosch Superfit. В то же самое время распространенная на рынке медная смазка Liqui Moly Kupfer Paste для пальцев не подойдет.

То же самое можно сказать и про Liqui Moly Bremsen Anti-Quietsch-Paste. Это противоскрипная паста, которая не годится для смазки направляющих, ее нельзя закладывать в пыльники и т.д. Причина — керамический наполнитель с высокой стойкостью к нагреву, при этом масляная основа такой стойкостью не отличается. Это значит, что масло выпаривается, а керамика остается и палец просто закиснет.

Еще добавим, что для не скоростных автомобилей (преимущественно устаревших моделей ВАЗ, ГАЗ, ЗАЗ и схожих иномарок), которые не испытывают больших нагрузок при торможении, также можно использовать кальциевую пластичную смазку ЦИАТИМ-221 или 221F.

Хотя смазка рассчитана на использование в подшипниках качения, такое решение подойдет и для направляющих суппортов. Смазка не оказывает воздействия на резину, выдерживает нагревы до +200 градусов и т.д.

Однако следует помнить, что при активном торможении нагревы высокие, то есть данная смазка может потечь. Так что для современных авто решение не подойдет, лучше сразу использовать более дорогие импортные аналоги.

Как смазать направляющие суппортов: на что обращать внимание

Рассмотрев, какими свойствами должна обладать смазка для направляющих суппорта, перейдем к тому, как смазывать направляющие суппортов. Для начала, нужно подобрать смазку, а также приобрести ремкомплект или, как минимум, резиновые пыльники. На деле, указанные пыльники чаще всего выходят из строя.

Как советуют специалисты, смазывать направляющие нужно каждый раз, когда меняются тормозные колодки или выполняются другие работы с тормозной системой, а также в случае появления или усиления стуков пальцев.

При этом не следует стараться наносить на пальцы большое количество смазки, чтобы избавиться от стука. На один палец вполне достаточно не более 2-3 грамм смазочного материала.

Это особенно важно учитывать, если используемое средство дорогое. Перерасход не даст практических результатов, а увеличение расхода дорогостоящей смазки, которая обычно продается в пакетиках или тюбиках с содержанием в несколько десятков грамм, скажется на бюджете владельца.

Полезные советы

Итак, если нужно смазать направляющие на суппорт, важно не перепутать противоскрипную смазку для тормозной системы со смазкой для пальцев. Как правило, именно второй вариант обычно реализуют в маленьких тюбиках или пакетиках, качественные решения стоят дорого.

Также отметим, что использование даже дорогих составов может не избавить от стука. Если в отверстиях скоб суппортов есть выработка, никакая смазка не уберет зазоры, детали будут люфтить и стучать.

По этой причине следует с особым вниманием подходить к подбору таких комплектов для ремонта, избегая дешевых предложений и останавливаясь на проверенных решениях известных производителей.

Напоследок отметим, что некоторые владельцы вместо замены пытаются отремонтировать направляющие кустарным способом, пытаясь расклепать деталь ударами молотка. От таких решений лучше сразу отказаться, так как повышаются риски заклинивания в суппортах.

То же самое можно сказать о способах проточки пальцев, после чего осуществляется напыление каких-либо полимерных покрытий и т.д. Если с шаровыми и другими похожими соединениями такое решение по реставрации еще можно рассматривать (в случаях, когда ремонт выполняется по технологии), с тормозами лучше не экспериментировать.

Однако важно понимать, что для многих иномарок предполагается только узловая замена, так как отдельные детали тормозных суппортов могут быть не представлены в каталоге запчастей.

Что касается отечественных авто (например, ВАЗ), скобы, тормозные цилиндры и другие детали можно приобретать отдельно. При этом вполне можно купить заводские изделия, то есть то, что стоит на машине с завода.

Подведем итоги

Как видно, смазка для суппортов является специальным материалом, который отличается особыми свойствами. На деле, направляющая суппорта должна смазываться одним типом смазки (смазка для направляющих), тогда как против скрипа используется совершено другой (смазка для суппорта).

Напоследок добавим, что если стук суппортов убрать при помощи смазки не удается, тогда оптимально заменить детали на новые оригинального качества. Другими словами, от попыток кустарного ремонта, которые были рассмотрены выше в качестве примера, лучше сразу отказаться. Помните, любые вмешательства в штатную конструкцию тормозной системы запрещены, так как тормоза в любой ситуации и условиях должны работать полностью предсказуемо.

Почему на машине тормоза скрипят, слышен скрежет тормозов, свист или писк при торможении: основные причины. Скрипят тормозные колодки, что делать водителю.

Педаль тормоза мягкая после замены тормозных колодок: почему тормоза ватные, нужно ли прокачивать тормозную систему. На какие нюансы обратить внимание.

Автомобильная силиконовая смазка: виды, особенности, где и как применять. Какую силиконовую смазку выбрать. Как отмыть силиконовую смазку с поверхности.

Педаль тормоза слишком тугая, не продавливается или стала мягкой, тормоза проваливаются: основные неисправности, диагностика и способы устранения неполадок.

Педаль тормоза проваливается в пол, тормоза пропали неожиданно, после замены тормозной жидкости, колодок, тормозных дисков: основные причины неисправности.

Чем лучше смазывать направляющие тормозного суппорта?

О том, что при замене тормозных колодок необходимо смазывать направляющие суппорта и прочие элементы, не знают многие опытные водители и работники автосервисов. Не говоря о новичках, слабо разбирающихся в конструкции автомобиля. Эти узлы нередко эксплуатируются по 10 лет со старой смазкой, что ведет к быстрому износу деталей, заклиниванию поршней и отказу механизмов. Автолюбителям, самостоятельно ухаживающим за собственной машиной, нужно уметь обслуживать дисковые тормоза и выбирать подходящие смазочные материалы.

Зачем смазывать тормозные механизмы?

Конечно, наносить масло на рабочие поверхности колодок не следует, они станут проскальзывать и эффективность торможения резко упадет. В узлах дискового типа есть движущиеся детали, работающие по следующему алгоритму:

1. После нажатия на педаль давление жидкости двигает вперед поршень, находящийся внутри суппорта.
2. Поршень нажимает на ближнюю тормозную колодку и заставляет двигаться суппорт по направляющим в противоположную сторону.
3. В результате обе накладки захватывают диск по бокам и затормаживают вращение.

Существуют конструкции с 2 поршнями, сдавливающими колодки с двух сторон, и неподвижными суппортами.

Поскольку суппорт перемещается по направляющим элементам (напоминают длинные болты с короткой резьбовой частью), их нужно периодически смазывать. Операция производится вместе с заменой колодок: старая смазка для суппортов удаляется и закладывается новая. Момент второй: защитный антифрикционный состав наносится на стенки цилиндра и внутреннюю поверхность пыльника, предохраняющего от попадания грязи и задиров.

Чтобы тормоза не скрипели, нерабочая часть колодки и точки примыкания к суппорту обрабатываются специальной пастой.

Если перечисленные мероприятия игнорировать, направляющие со временем заржавеют от попадания влаги и в один далеко не прекрасный момент могут заклинить. Эффективность торможения в целом упадет на четверть при условии, что механизмы остальных колес останутся исправными.

Требования к смазочным материалам

Дисковые тормозные узлы функционируют в тяжелейших условиях. Вместе с вездесущей пылью внутрь механизма попадает грязь и вода разной степени агрессивности. Летом она относительно чистая, а в зимний период представляет собой раствор соли и активных реагентов, рассыпаемых городскими коммунальными службами. Добавьте сюда высокую температуру, возникающую в процессе сильного трения накладок о диск в результате торможения.

Справка. При езде в обычном режиме температура внутри пары колодка – диск редко достигает 200 °С. В условиях горных дорог и серпантинов указанные детали прогреваются до максимальной температуры 400–500 °С. Тепло передается и другим металлическим элементам, отчего механизмы способны разогреться до 150 °С.

Чтобы смазать направляющие тормозного суппорта, необходимо использовать специальный состав, удовлетворяющий таким требованиям:

• материал должен сохранять смазывающие свойства при нагреве до 180 °С и более;
• недопустимо, чтобы состав смывался водой, растворами кислот и щелочей, а также тормозной жидкостью;
• смазка не должна расплавляться и вытекать из рабочей пары деталей в результате нагрева;
• обязательна совместимость со всеми разновидностями эластичных уплотнителей (резина, пластмасса, EPDM, EPT).

Изначально любая смазка делается жидкой, после чего в нее вводится загуститель. Для обслуживания высоконагруженных тормозных узлов изготавливается особая присадка – после ее добавления смазочный материал не имеет точки плавления. То есть, не разжижается при высоких температурах.

Отсюда вывод: «Литол», «Нигрол», «Солидол» и прочие традиционные материалы не пойдут на обработку деталей тормозов.

Они плавятся от нагрева 65–100 °С, агрессивны по отношению к резине и остальным каучуковым уплотнителям. Нужна специальная смазка для направляющих суппортов, стойкая к высоким температурам и химическим воздействиям.

Противозадирные пасты

Данные составы относятся к первой группе материалов, применяемых в узлах дисковых тормозов автомобилей. Представляют собой высокотемпературные пасты, предназначенные для обработки тыльной части колодок, металлических скоб и пластин. Главная задача подобных материалов – предотвращать скрипы в процессе работы тормозов, отсюда и английское название Anti-Seize.

Основой для изготовления паст является минеральное и полусинтетическое масло, куда добавляется искусственный загуститель. Некоторые производители смешивают этот компонент с микрочастицами металлов и их химическими соединениями. В моменты перегрева механизма работоспособность материала сохраняется именно благодаря этим мельчайшим порошкам.

Справка. Максимальная рабочая температура, которую выдерживает высокотемпературная смазка без потери свойств, составляет 1400 °С.

В продаже можно легко найти следующие противозадирные композиции импортного происхождения:

• составы комплексного действия: Loctite 8060/8150/8151 и Wurth AL 1100;
• материалы с примесью медного и алюминиевого порошка (примерно 25% от общей массы): LIQUI MOLY Kupfer-Paste, Mannol Kupfer-Paste, Molykote Cu-7439 Plus Paste и Wurth SU 800;
• композиции, где вместо порошкообразного металла используются микрочастицы керамики либо силиката магния: HUSKEY 400 Anti-Seize, LIQUI MOLY Bremsen-Anti-Quietsch-Paste;
• изделие с добавлением частиц дисульфида молибдена HUSKEY Moly Paste.

В перечне отсутствуют названия известных брендов – производителей моторных и трансмиссионных масел. Выпуском подобной специфической продукции занимаются отдельные компании, которые расположены за пределами стран постсоветского пространства.

Молибденовая и медная смазка в виде пасты применяется строго по назначению. Наносить состав на направляющие суппортов недопустимо – материал быстро высыхает и заклинивает рабочую пару.

Составы для обработки элементов суппорта

Сфера применения материалов второй группы – статичные детали тормозных механизмов. Сюда относятся болты резьбовых соединений, резиновые и пластиковые чехлы, штоки и разнообразные втулки. Изготавливаются на минеральных основах и не подвержены плавлению (английское обозначение – Rubber Grease). Диапазон температур, в котором смазка работает без проблем – от минус 40 до +180 °С.

Важный момент! Смазочные материалы данной группы не предназначены для нанесения на подвижные детали – направляющие и цилиндры. Допускается обработка торцевой части поршня, нажимающей на колодку.

На рынке продукция представлена следующими брендами;

• ATE Plastilube (Германия);
• композиция Loctite Teroson Plastilube с загустителем на основе природной глины;
• Teroson Plastilube от известного немецкого изготовителя Continental Teves, специализирующегося на тормозных агрегатах.

Нанесение перечисленных смазочных составов создает эффект консервации поверхностей. Проще говоря, через несколько лет после обработки резьбовые соединения раскручиваются и узел легко разбирается. Обычная силиконовая смазка для суппортов автомобилей неприменима – слишком высокая рабочая температура.

Универсальные смазки

Назначение третьей группы материалов понятно из названия – любые движущиеся и неподвижные элементы, в том числе направляющие суппортов. Столь же успешно составы применяются для защиты пластмассовых и каучуковых пыльников, поскольку неактивны по отношению к резине.

Композиции изготавливаются на основе силикона, но различные добавки придают им требуемые свойства – отсутствие порога плавления, стойкость к воздействию высоких температур (до 290 °С) и химически агрессивных веществ. Часть производителей добавляет в смазывающий материал дисульфид молибдена либо мельчайшую фракцию графита.

Лучшая универсальная смазка для тормозных суппортов производится в Соединенных Штатах и продается под такими названиями:

• Molykote AS-880N Grease;
• SLIPKOTE 220 и 927;
• Permatex Brake Caliper Lube.

Расцветки составов довольно разнообразны. Изделие Molykote окрашено в черный цвет, SLIPKOTE – чисто-белый, а Permatex – зеленый. Консистенция примерно одинаковая – полужидкая, упаковка – тубы либо ведра.

Советы по выбору

Остается обсудить вопрос, какая смазка лучше для направляющих суппортов того или иного автомобиля. Существует оптимальный способ определить подходящий вариант – заглянуть в инструкцию по эксплуатации машины и изучить раздел рекомендуемых смазочных материалов. Если удастся отыскать нужную информацию в техническом паспорте либо на сайте производителя авто, вы точно не ошибетесь с выбором.

Если информация о применяемых смазках может оказаться неполной, придется подобрать продукт самостоятельно. Лучший вариант – приобрести одну из универсальных смазок третьей группы и убить одним выстрелом нескольких зайцев:

1. Покупать для каждого элемента отдельную композицию слишком дорого и неудобно, а универсальный силиконовый состав подходит везде.
2. Тубы с пастой достаточно велики по объему, поэтому одной упаковки хватит до конца срока годности.
3. Нейтральная силиконовая смазка позволит продлить ресурс часто меняемых элементов – резиновых чехлов и сальников, установленных в тормозных цилиндрах.

Универсальный смазочный материал успешно отработает весь срок до следующей замены колодок, если перед нанесением вы полностью удалите старую смазку и очистите поверхности. Потрескавшиеся пыльники стоит поменять на новые.

avtoexperts.ru

При замене или простом обслуживании суппортов, рекомендуется смазывать трущиеся, подвижные детали специальными смазками, для обеспечения нормальной работы узла в целом. Суппорт один из основных компонентов в тормозной системе, почему требует к себе особого внимания. Здесь важно следить за состоянием направляющих для прижимных скоб, так называемых «пальцев», так как они самое уязвимое место. Причем важность периодического смазывания, указывается даже в «мануалах» производителей, почти для каждой модели.

Важно понимать, что если использовать не подходящие средства, то эффект может быть обратным, вплоть до заклинивания «пальцев», колодок, поршней. То же самое ждет водителей, у которых направляющие работают «на сухую». На них попадает грязь, влага, впоследствии забивая их и приводя к не правильной работе устройства, не до конца прижимается колодка, начинает клинить и тому подобное.

Какие смазки подходят?

В целом, предъявляют стандартные требования по типу воздействия смазки и её составу. Итак:

• В первую очередь это температурный режим, так как суппорт, в принципе работает в запредельных температурах, смазка должна быть соответствующая. Минимальный выдерживаемый нагрев от 160 градусов.

• Высокие эксплуатационные режимы даже при минусовых температурах.

• Важно, чтобы смазка не была агрессивной к резиновым изделиям, а также пластмассе. Так как на «пальцах» находятся пыльники. Если на них попадет агрессивный компонент, резина может разбухнуть, и просто не будет держаться на «пальце». Зачастую, к таким смазкам относят привычные — литолы, солидолы. Ничего из перечисленного не подходит, как многие бы не возражали. Их основное предназначение, убрать скрипы и скрежет.

• Стойкость к атмосферным воздействиям — снег, дождь.

До некоторых пор, ходило устойчивое представление, что классические солидолы, литолы подходят и для смазки направляющих, однако, как уже сказали, они агрессивны к резине, пластику. Поэтому выбор должен падать на специализированные смазки, на основе минеральных, синтетических масел и натуральных загустителей. Их свойства позволяют смазке не стекать с направляющих (хорошая адгезия), оставаться температуростойкой. Кроме того, «синтетика» не агрессивна к уплотнителям, устойчива к воде, кислотным жидкостям. Температурный порог, как правило, более 250 градусов.

Специалисты выделяют две группы средств, по исходному составу, которые подходят для смазки:

1. Минеральные. Это пасты, как их еще называют, в основу которых берется «минералка» с добавлением различных загустителей. Наиболее популярным загустителем считается — бентонит, который в составе имеет металлические частицы и кислоты. Основная особенность таких смазок, в принципе отсутствие температурных колебаний от 50 до 180 градусов. Наиболее известные продукты от компаний: Plastilube VR 500, Loctite LB 8106, Molykote G-3407.

2. Вторая группа паст имеет свойство универсальных, то есть одинаково подходят для «пальцев» и поршней, цилиндров. Причем совместимы с резиной, пластиком и т.д. В основе используется «синтетика», однако очищенная и с добавлением загустителей и специальных присадок. Присадки предназначены для того, чтобы повысить антикислотные, антикоррозийные, противоизносные свойства. Выделяются производители: LOCTITE LB 8021, Mannol 9896 Kupfer, SLIPKOTE 220-R и Permatex 20356, 85188 .

Среди отечественных предложений, можно вспомнить о МС-1600, ЦИАТИМ-221 (с приставкой F, предназначена и для поршней), УНИОЛ-1. Последняя рекомендуется в «мануале» к Вазам, однако найти её сложно. Хорошей популярностью на отечественном рынке пользуется универсальная Slipkote 220-R и Anti-Quietsch-Paste (обращайте внимание на маркировку, чтобы не купить антискрипную).

Кстати, по поводу отечественной ЦИАТИМ-221, если по всем остальным параметрам она подходит, то температурный режим всего до 200 градусов. Поэтому и применяют её, зачастую, на российских автомобилях Lada, некоторых бюджетных иномарках вроде Chevrolet, KIA, Hyundai. Если активно использовать тормоза, то смазка просто вытечет и все.

Всегда ли нужно смазывать направляющие?

Как бы не думали, однако на сегодняшний день, не для всех «пальцев», есть необходимость в смазке. Дело в том, что такие производители, как TEVES, LUCAS, АТЕ конструктивно предусмотрели, что движение направляющих происходит не прямо через резиновый уплотнитель, а через специальную пластмассовую втулку. В случае необходимости можно купить ремкомплект (включающий пыльник, втулку, направляющую и даже скобу, у некоторых производителей) или просто отполировать направляющую, если нет серьезных выработок.

Кстати, смазка не поможет при серьезной выработке на «пальце». Это второй случай, когда покупка смазки не оправдана для устранения стука. Тут решение только одно — покупка новых «направляющих».

Третий момент, когда при выработке на самих скобах, владельцы стараются компенсировать это смазкой. В таких случаях аналогично, смазка просто не сможет справиться, и стук все равно будет доноситься. Поэтому единственный правильный выход — это купить новые запчасти, либо попробовать восстановить, проконсультировавшись у специалистов.

Как правильно смазывать? Как часто это делается?

Первое, что запомните, предварительно осмотрите узел на предмет повреждения, возможно, появилась выработка или порвался пыльник. Не редко после длительной эксплуатации образованная выработка на направляющих или скобах и становится причиной стуков, скрипов. Тогда наиболее обдуманно заменить старые детали на новые. Сейчас достаточно ремкомплектов, причем даже для самых продвинутых брендов тормозной системы.

В смазке ничего сложного нет, главное помните о том, что здесь не действует правило, чем больше, тем лучше. Одному «пальцу» достаточно всего трех грамм, не нужно обмазывать его с «горой». Потому как излишки могут попасть на колодки, плохо дело, если на фрикционные накладки. Как понимаете, качество тормозов значительно ухудшится. Не забывайте проверить ход направляющих после сборки, так ли они подвижны, как ранее.

Что касается сроков смазывания, как часто это нужно делать, то точных и регламентных периодов нет. Те производители, которые советуют это делать, сходятся на том, что достаточно смазывать после каждой замены колодок, дисков, поршней, покупки ремкомплекта. Ну, и естественно, если услышали стуки, скрипы то не лишним будет проверить, может быть нужна смазка.

Заключение

Подытожить хотелось следующим, помните, что не для каждого автомобиля необходима смазка направляющих, уточняйте производителя, что он конкретно говорит. Возможно, там есть пластиковые втулки, для которых смысла в смазке просто нет. К примеру, на отечественные Lada, хоть и рекомендуется использовать ЦИАТИМ-221, его температурный режим не подойдет для агрессивной езды. Основные требования вынесли в статью, старайтесь следовать им.

Кроме того, обращайте внимание на состояние «пальцев», пыльников, возможно необходим ремонт и т.д. К выбору смазки подходите ответственно, учитывайте собственный стиль вождения.

Чем смазывать тормозные суппорты и направляющие

Забота о тормозной системе заключается не только в замене колодок и дисков, но и в нанесении защитных составов на элементы суппортов. Кстати, чем смазываете?

Работоспособность тормозов автомобиля обычно волнует водителей в первую очередь наряду с беспроблемным функционированием рулевого механизма и подвески. И, если необходимость своевременной замены тормозных колодок, дисков и гигроскопичной тормозной жидкости, которая у нерадивых автомобилистов напоминает зеленоватую болотную жижу, а также контроля за целостностью тормозных шлангов более чем очевидна, то процедура обслуживания суппортов, в частности, то смазкой его компонентов некоторые несознательные граждане пренебрегают. В результате одни автомобилисты получают характерные стуки и скрипы, а другие «наслаждаются» неравномерным износом тормозных колодок и подклиниванием суппортов.

Что и для чего смазывается

Суппорт – узел, любящий смазку. Наносится она на направляющие пальцы и верхнюю часть поршней под пыльник для защиты от коррозии и предотвращения заклинивания. Специальным, устраняющим скрип составом обрабатываются нерабочие и торцевые поверхности колодок. Все это важные и ответственные меры, от которых зависит работа тормозов. Скажем, потеря подвижности направляющей, трущейся «по сухому», вызывает повышенный износ колодки. Надо ли говорить, что со смазанными поршнями система более отзывчива?

Требования, предъявляемые к смазке суппортов

Начнем с того, что к составам предъявляются совершенно определенные требования, продиктованные спецификой устройства суппорта и условиями работы его компонентов. Одно из первейших – способность противостоять высоким температурам в сотни градусов, до которой могут разогреваться детали тормозной системы. В таких режимах неподходящие смазки могут затвердеть или вытечь. Внимание стоит обратить и на «морозостойкость» – состав не должен терять свои свойства при температурах -15-20 C градусов.

Важный момент – смазка не должна агрессивно воздействовать на резиновые и пластиковые элементы. В противном случае пыльники направляющих, защищающие от попадания воды и грязи, начнут деформироваться, разбухать и попросту перестанут выполнять свою прямую задачу. А еще пасты должны обладать высокой адгезией, то есть иметь устойчивость к вымыванию как атмосферными осадками, так и дорожными реагентами.

Виды смазок тормозных суппортов

Составы бывают узкоспециализированные и универсальные. К первым относятся пасты, использование которых допускается только на отдельно взятых деталях (например, в направляющих). Вторые же – мастера широкого профиля, которые можно применять на разных компонентах суппорта. Так сказать, повсеместно.

О разнообразии составов точечного назначения можно судить по палитре компании Liqui Moly. Так, в ее арсенале есть закладная силиконовая смазка под пыльник тормозного цилиндра, паста для устранения скрипа и заедания тормозов, смазка для тыльных сторон колодок и поверхностей антискрипных пластин, не говоря уже о фирменной тормозной жидкости, очистителе и растворителе ржавчины.

Кстати, смазочные материалы для направляющих с соответствующими каталожными номерами выпускаются многими автопроизводителями, в числе которых Toyota, Nissan, Volvo, BMW, Ford, Land Rover, Mazda, Honda и Volkswagen.

В качестве примера универсального состава, подходящего для разных частей суппорта (направляющих, поршней и тыльной стороны колодок), упомянем недешевый американский Slipkote 220-R DBC или МС-1600 от отечественного бренда ВМПАВТО с гуманной ценой, который сохраняет свойства и характеристики в широком температурном диапазоне – в мануале к нему указывается «вилка» от -50 до +1000 градусов – и не воздействует негативно на резиновые детали.

Особо стоит отметить, что некоторые отечественные автовладельцы по сей день используют то, что найдется в багажнике или гараже – например, литол, солидол, графитовую смазку и другие составы на основе минеральных масел. Применение таких материалов специалисты считают абсолютно ошибочным и недопустимым действием, несмотря на призывы «бывалых», которые рассказывают на разных форумах о преимуществах «настоящего, хорошего» литола. Повторимся, их применение ведет к кончине резиновых пыльников направляющих. Что касается «графитки», то она еще и не выдерживает воздействие высоких температур – может выгорать или разжижаться. Использовать ее нельзя, ввиду неподходящих характеристик.

Какая смазка для суппортов лучше

Ответ на этот вопрос одновременно прост и сложен: конечно же, лучше всего пускать в ход качественные материалы, но выбранные правильно. Помните, что низкотемпературные материалы довольно быстро высыхают или вымываются, приводя к совершенно разочаровывающему результату вроде закисших и подклинивающих направляющих и поршней, а также скрипящих колодок.

Главное, знать, что выбираешь. Скажем, для пальцев следует использовать пластичную смазку на основе загустителя и синтетических масел, выдерживающую высокотемпературные режимы – она не «потечет» и не закоксуется. В то же время противоскрипные составы для тыльной стороны тормозных колодок в случае с пальцами вредны.

Когда смазка не эффективна и требуется замена

Иногда владельцы пытаются «вылечить» стук изношенных направляющих смазкой, но, если выработка на них велика и суппорт буквально болтается на пальцах, паста не поможет – только ремонт. Кстати, на некоторых машинах детали тормозной системы начинают заявлять о себе стуком в гарантийный период. Например, подобное отмечалось в случае с моделями Chevrolet, у которых проблема проявлялась при пробегах до 30 тысяч километров и была связана с «болезнью» направляющих.

В случае износа «пальцев» рекомендуется приобрести ремкомплект, включающий себя направляющие, пыльники и крепления. Главное не попасть на дефектные детали или изготовленные из материала низкого качества. Увы, такое случается. Грохот суппортов возможен также при износе гнезд направляющих. Лечится это установкой специальных резинок на штифты.

Как и когда смазывать

Действительно, как часто обрабатывать направляющие суппортов и другие компоненты специальными пастами? Специалисты считают, что делать это следует как минимум во время планового обслуживания тормозной системы – при замене колодок, либо при неприятных и раздражающих «акустических эффектах». Что касается непосредственно самого процесса, то обмазывать направляющие в три слоя необязательно – достаточно нанести пару-тройку грамм. Главное затем убедиться в подвижности направляющих.

Для общей наглядности приведем некоторые рекомендации с официального сайта Liqui Moly, посвященные обслуживанию тормозной системы после замены колодок. Сперва следует очистить направляющие пальцы суппорта и их гнезда от старой смазки и обезжирить, используя быстрый очиститель. Затем поршни тормозных цилиндров утапливаются специальным инструментом или струбциной. При заедании или чрезмерном усилии надлежит снять резиновые пыльники цилиндров, удалить загрязнения и распылить под них силиконовый спрей Silicon-Spray. «Раскачивайте» поршень суппорта, последовательно выдавливая его из цилиндра при помощи педали тормоза и утапливая обратно струбциной. Проверив легкость движения поршня, повторно распылите под пыльник силиконовый спрей и наденьте резиновое уплотнение обратно. Если восстановить работу тормозного цилиндра невозможно, замените его или отремонтируйте с обязательной полировкой (или заменой) поршня и заменой тормозной манжеты с пыльником.

Что касается процесса сборки. Перед установкой тормозных колодок смажьте направляющие поверхности (контактирующие с колодками) на суппорте спреем Bremsen-Anti-Quietsch-Spray для тормозной системы. Им же обработайте тыльные стороны колодок и поверхности антискрипных пластин. Смажьте направляющие пальцы суппорта и их пыльники антискрипной пастой Anti-Quietsch-Paste, но без избыточного нанесения.

Установите детали на место, соберите суппорт. Перед закручиванием крепежных болтов рекомендуется смазать резьбу на выбор алюминиевым спреем, медной пастой или синтетической смазкой для тормозной системы. После сборки обязательно очистить диск от следов использованных составов и от консервационной смазки, используйте Быстрый очиститель Schnell Reiniger.
