Электрический двигатель как устроен

Электрический двигатель как устроен

Ни одна сфера жизнедеятельности человека сегодня не обходится без электродвигателей. Эти устройства настолько прочно вошли в нашу повседневность, что выход из строя одного из них может как минимум испортить нам настроение на день, а как максимум остановить работу целого предприятия. Электродвигатели поднимают большие грузы на стройках, приводят в движение различные станки на заводах, передвигают общественный транспорт по городу, циркулируют воздух по вентиляционным каналам, помогают готовить еду на кухне и охлаждают детали наших компьютеров. Да что там говорить, если они присутствуют даже в детских игрушках.

Несмотря на такую ​​распространенность, автомобилей с электрическим приводом выпускается значительно меньше, чем их «собратьев» с двигателем внутреннего сгорания. На это есть технические и коммерческие причины, обзор которых мы оставили для отдельной статьи. А в этом тексте рассмотрим преимущества и недостатки электродвигателя и самое главное — его принцип действия.

Электрическая машина

Для начала нужно ввести понятие электрической машины, которой называют электромеханическое устройство для преобразования электрической энергии в механическую или механической в ​​электрическую, а также электрической энергии с одними свойствами в электрическую энергию с другими свойствами. Электродвигатель, в свою очередь, является разновидностью электрической машины. Если в механизме электрическая энергия преобразуется в механическую с выделением тепла — это электродвигатель.

В основе принципа действия электродвигателя лежит электромагнитная индукция — явление возникновения электрического тока в замкнутом контуре при изменении магнитного потока, проходящего через него. Преобразование электрической энергии в механическую электромагнитным полем впервые продемонстрировал британский ученый Майкл Фарадей в 1821 году. Он подвесил провод и погрузил его в ртуть, в центре ванны установил постоянный магнит, через провод начал пропускать ток. В результате провод начал оборачиваться вокруг магнита, тем самым показывая, что ток вызывает циклическое магнитное поле. Это был простейший электродвигатель, непригодный для практического использования.

Первым в мире электродвигателем, который можно было эффективно использовать в различных системах, считают изобретение россиянина Бориса Якоби. В отличие от других ученых, которые работали над тем, чтобы заставить железный сердечник двигаться в магнитном поле подобно тому, как движется поршень в паровой машине, он предложил механизм с якорем, который вращается, объяснив, что такое строение значительно проще и непосредственно вращательные движения превращать в другие виды легче. Вращение в двигателе Якоби происходило вследствие попеременного притяжения и отталкивания электромагнитов, которые периодически меняли полярность.

Устройство электродвигателя

С развитием науки и техники электродвигатели менялись, разрабатывались новые модели, совершенствовались старые. Но основных составляющих всегда было две: статор и ротор.

  • Статор — неподвижная часть, на которой размещены все вспомогательные детали, также используемый для закрепления на корпусе, установки на поверхности и т.д.
  • Ротор — подвижная часть двигателя, которая может вращаться внутри статора.

На обеих частях конструкции предусмотрены обмотки, которые работают как электромагниты. Также возможна комбинация из электромагнита на роторе и постоянного магнита на статоре, или наоборот. При подаче электрического тока на обмотки в них возникает магнитное поле с соответствующими полюсами. Вследствие этого происходит силовое взаимодействие между полями статора и ротора. Таким образом стороны обмоток с одинаковыми полюсами начинают отталкиваться друг от друга, а с противоположными — притягиваться. Подвижная часть сразу же пытается стать в такое положение, чтобы противоположные полюса совпадали.

Так происходит максимум пол-оборота, или 180 °. Для того, чтобы ротор двигался дальше и сделал полный оборот на угол 360 °, нужно изменить направление тока в одной из обмоток, в результате чего ее полярность изменится на противоположную и стороны с соответствующими полюсами снова начнут притягиваться. Если через определенный период переключать полярность подаваемого на обмотку тока, то вал ротора будет непрерывно вращаться.

В разных видах электродвигателей такая разница между векторами магнитных полей достигается различными путями. Например, длительное время широко применялись коллекторы, а двигатели, соответственно, назывались коллекторными. Типичный коллектор представляет собой барабан на валу ротора, на который выведены контакты всех обмоток в определенном порядке. Ток на контакты подается с помощью угольных щеточек, которые прижимаются к барабану пружинами. Недостатками такого механизма является необходимость периодической замены щеток, стирание контактов и шум, поэтому со временем более популярными стали бесколлекторные двигатели, в которых используются датчики положения ротора.

Читать еще:  Что такое резонансный наддув двигателя

Количество обмоток на подвижной и неподвижной частях может отличаться. Чем их больше, тем больше плавность хода и более равномерно распределяется мощность.

Классификация электродвигателей

Различать типы электромоторов можно по нескольким признакам, но две самые распространенные группы отличаются по типу электропитания.

По типу тока, который подается на обмотки, электродвигатели бывают постоянного и переменного тока.

В свою очередь, первую группу в зависимости от наличия щеточно-коллекторного узла можно разделить на две: коллекторные и бесколлекторные. Возбуждение в коллекторных двигателях может происходить независимо с помощью постоянных и электрических магнитов, либо самовозбуждаться, при этом обмотка якоря может включаться параллельно, последовательно, частично-параллельно и частично-последовательно.

Среди двигателей, которые питаются от переменного тока, различают синхронные и асинхронные электродвигатели.

Синхронный электродвигатель – это двигатель переменного тока, ротор которого вращается синхронно с магнитным полем питающего напряжения. Существуют синхронные двигатели с дискретным углом перемещения ротора, заданное положение которого фиксируется подачей питания на соответствующие обмотки. Такой вид называют шаговыми. Также можно выделить вентильные реактивные электродвигатели, питания обмоток которых формируется с помощью полупроводниковых элементов.

Асинхронный электродвигатель – это двигатель переменного тока, в котором частота вращения ротора отличается от частоты вращения магнитного поля, которое создается напряжением питания. Моторы такого типа могут иметь разное количество фаз переменного тока. Так, однофазные запускаются вручную или пусковой. Также различают двухфазные, трехфазные и многофазные. Именно асинхронные трехфазные электродвигатели в настоящее время являются наиболее распространенными в промышленности. При отсутствии питания током с тремя фазами, могут работать от однофазной электросети, однако с меньшей мощностью и большим нагрузкам на обмотки, которые могут выйти из строя из-за перегрева.

Следует отметить, что впервые модель асинхронного двигателя предложил знаменитый изобретатель Никола Тесла в Будапеште в 1882 году.

Также существует универсальный коллекторный электродвигатель, который может работать как от постоянного, так и от переменного тока. Конструкция предусматривает только последовательное подключение обмоток, поэтому его ротор вращается только в одном направлении независимо от полярности.

Генератор

Электродвигатель может не только потреблять электроэнергию, но и производить ее. В таком случае он называется генератором электрического тока. Если на вал ротора подать обороты, то в обмотках статора возникнет электродвижущая сила. Таким образом, например, в автомобилях с двигателем внутреннего сгорания во время движения заряжается аккумулятор и снабжаются энергией другие приборы. В электромобилях и гибридах часто используется система рекуперации: когда водитель не давит на педаль газа (или тормозит), электроэнергия возвращается обратно в аккумулятор. В этом режиме не двигатель приводит в движение трансмиссию, а колеса буквально крутят ротор.

В общем, электродвигатели получили большую популярность в технике из-за таких преимуществ, как высокий коэффициент полезного действия и простота механизма. Диапазон мощности и габаритов чрезвычайно велик, что позволяет успешно использовать их как в мелких электронных приборах, так и в масштабной промышленной технике.

А вы что думаете по этому поводу? Дайте нам знать – напишите в комментариях!

  • Назад
  • Вперёд

Понравилась статья? Поделитесь ею и будет вам счастье!

Наша линейка мягких гибридов

*В разных странах список доступных моделей Volvo с мягкими гибридными силовыми установками может отличаться.

XC90 Мягкий гибрид

XC60 Мягкий гибрид

Принцип работы электродвигателя

Электромотор можно назвать одним из наиболее простых и эффективных способов конвертирования электрической энергии в механическую. Данное действие реализуется благодаря так называемой магнитной индукции. Под ней подразумевают особое физическое явление, во время которого происходит возникновение электродвижущей силы в замкнутой среде при изменении потока магнитной силы.

Читать еще:  Двигатель akl плавают обороты

В обычных двигателях внутреннего сгорания коленвал приводится в движение при помощи давления газов, как производных сгорания топлива. Электрический двигатель вращает ось благодаря взаимодействию магнитных полей на статоре и роторе. При подаче электроэнергии на медной обмотке этих элементов возникают взаимоотталкивающиеся поля, которые позволяют автоматически двигать ротор относительно неподвижного статора.

Если устроить контролируемый режим подачи питания через проводник, можно добиться стабильного и сбалансированного вращения движущихся частей, а далее — и машины. Такое строение даёт возможность практически отказаться от сложной коробки передач и упростить управление автомобилем. Кроме того, эта конструкция значительно проще, нежели цилиндровый двигатель, поэтому в нормальном режиме эксплуатации её ресурс будет значительно больше.

Видео: Как работает электродвигатель

ЭЛЕКТРИЧЕСКАЯ СИСТЕМА ПОЛНОГО ПРИВОДА

ДВИГАТЕЛЬ ВНУТРЕННЕГО СГОРАНИЯ

В гибридном автомобиле с подзарядкой от электросети сочетается работа двигателя внутреннего сгорания и электродвигателя, что оптимизирует ходовые характеристики и обеспечивает эффективное использование топлива.

ВЫСОКОВОЛЬТНАЯ АККУМУЛЯТОРНАЯ БАТАРЕЯ

Гибридный автомобиль с подзарядкой от электросети оснащается высоковольтной аккумуляторной батареей, которую можно заряжать от внешнего источника питания. Она накапливает достаточно энергии для совершения поездки только на электрической тяге, а также задействуется в гибридном режиме, в котором одновременно активны электродвигатель и ДВС.

ЭЛЕКТРОДВИГАТЕЛЬ / СИЛОВОЙ АГРЕГАТ

Электродвигатель преобразует энергию из аккумуляторной батареи, обеспечивая быструю передачу крутящего момента на все колеса. Кроме того, он может подзаряжать батарею посредством рекуперативного торможения.

ИНТЕЛЛЕКТУАЛЬНОЕ УПРАВЛЕНИЕ

Гибридные автомобили с подзарядкой от электросети обладают небольшим запасом хода в полностью электрическом режиме и позволяют совершать поездки по городу, не расходуя топливо. Автомобиль определяет, как расходовать топливо наиболее эффективно, в соответствии с дорожными условиями. Если требуется больше мощности, можно активировать гибридную систему полного привода, и тогда двигатель внутреннего сгорания будет работать совместно с электродвигателем.

Электрическая система полного привода доступна на Range Rover и Range Rover Sport.

Преимущества и недостатки гибридов

Главный плюс гибридного автомобиля — меньший расход топлива. Toyota Prius 2021 года потребляет 4,3 литров бензина на 100 км в смешанном цикле. Сопоставимая по мощности Skoda Octavia 1,6 MPI расходует 7,5 литров топлива в тех же условиях. При среднем годовом пробеге 16 000 км и стоимости бензина 50 рублей за литр машины потратят:

  • Skoda Octavia — 7,5 * (16 000 / 100) * 50 = 7,5 * 160 * 50 = 60 000 рублей;
  • Toyota Prius — 4,3 * 160 * 50 = 34 400 рублей.

Годовая экономия — 25 600 рублей.

Если учесть, что Toyota Prius может заряжаться от сети и проезжать около 30 км на электротяге, мы получим еще более впечатляющую цифру. Разделив среднегодовой пробег на число рабочих дней в году, получим 60 км в день. Половину из них гибрид проезжает на электричестве, затрачивая 5 кВт*ч энергии. Стоимость одного киловатта в Москве — 5,66 рублей. Тогда затраты равны:

  • бензин — 4,3 * (8 000 / 100) * 50 = 17 200 рублей;
  • электричество — (8000 / 30) * 5 * 5,66 = 7 550 рублей;
  • итого — 17 200 + 7 550 = 24 750 рублей.

Годовая экономия — 35 250 рублей.

Сниженный расход топлива гибридных автомобилей — не единственный плюс. Гибриды дольше обходятся без заправки. Toyota Prius может добраться от Москвы до Санкт-Петербурга без посещения АЗС. Если гибридная машина может двигаться на электротяге, она шумит намного меньше бензиновой — комфортнее как для пассажиров, так и для окружающих. Кроме того, электромотор развивает максимальный крутящий момент на малых оборотах — гибрид быстрее стартует с места.

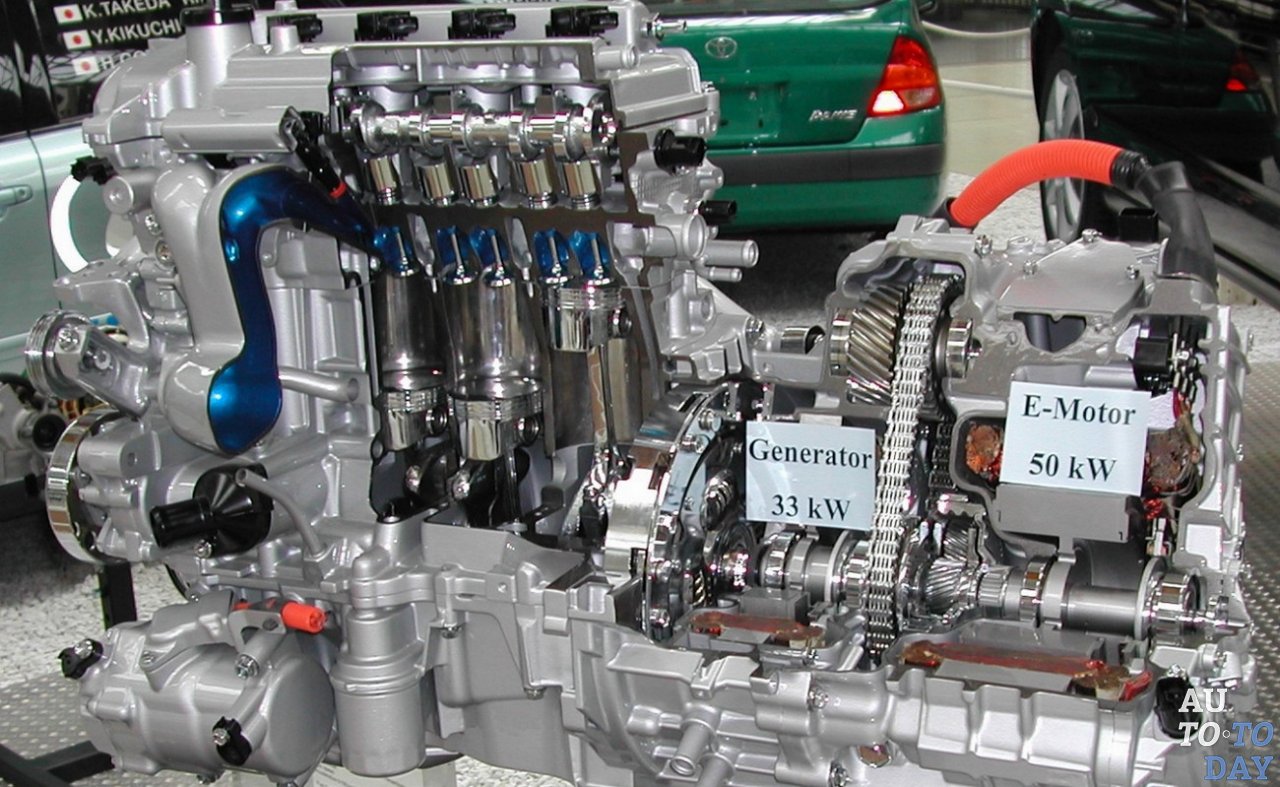

Минусы исходят из принципа действия гибридного автомобиля. Кроме двигателя внутреннего сгорания, ему требуются электромоторы, батареи, сложные агрегаты в трансмиссии и дополнительные блоки управления. Машина получается намного сложнее и стоит дороже. Стоимость подержанного Prius в нашем примере начинается от 1 миллиона рублей, новой Skoda Octavia — от 800 тысяч рублей, а б/у машины с бензиновым двигателем — от 450-500 тысяч рублей

Читать еще:  Что такое пусковой двигатель электровоза

Часто приходится слышать о том, что гибридные автомобили требуют больше затрат на ремонт. Это популярный миф, расходы на обслуживание даже ниже. Бензиновый двигатель работает в максимально щадящих условиях и изнашивается медленнее. Но проблема с ремонтом существует: в России пока мало автомехаников, которые специализируются на гибридном приводе и электромоторах. Приготовьтесь к тому, что на специализированном СТО будет очередь.

Двигатель и аккумуляторы

В чём измеряется ёмкость аккумулятора электромобиля?

Ёмкость батареи любого электромобиля измеряется в киловатт-часах (кВт·ч). Например, у Audi e-tron 55 quattro соответствующий показатель равен 95 кВт·ч. То есть эта батарея способна выдавать мощность 95 кВт в течение одного часа или 1 кВт в течение почти ста часов.

Как зарядить электромобиль?
Заряжать электромобиль очень просто.

  • Зарядка дома или на работе
    Cтандартная бытовая розетка
    Трёхфазная промышленная розетка
  • Зарядные станции в общественных местах
    Type 2 медленная зарядка
    CCS быстрая зарядка

Как рассчитать время зарядки электромобиля?

Возьмём в качестве примера батарею Audi e-tron 55 quattro, ёмкость которой составляет 95 кВт · ч. Для её полной зарядки в течение часа необходимо подавать мощность 95 кВт, для зарядки в течение пяти часов — 19 кВт. Максимальную мощность зарядного устройства можно рассчитать по формуле: вольты × амперы = ватты.

  • 46 часов 42 минуты — от стандартной бытовой розетки
  • 8 часов 54 минуты — от трёхфазной розетки мощностью 11 кВт
  • 4 часа 30 минут — от зарядной станции Type 2 с переменным током мощностью 22 кВт*
  • 1 час 45 минут — от зарядной станции CCS c постоянным током мощностью 50 кВт
  • 48 минут — от зарядной станции CCS с постоянным током мощностью 150 кВт

В реальности скорость зарядки может быть неравномерной и продолжительность процесса может меняться, но в общем время зарядки рассчитывается по формуле: ёмкость батареи (кВт⋅ч) / мощность зарядного устройства (кВт) = время зарядки (ч).

*Доступно только для автомобилей с 2021 модельного года.

Metabo выходит на новый уровень, внедряя бесщеточные двигатели в свою технику

Компания Metabo летом 2019 года презентовала широкой аудитории инновационную для отечественного рынка серию отбойных молотков и сетевых перфораторов SDS-Max. Устройства этой линейки оснащены бесщеточными двигателями, что выгодно отличает их от большинства аналогов. В сетевом инструменте такие двигатели пока применяются не слишком часто, особенно если инструмент очень мощный.

Сетевые инструменты с бесщеточными двигателями обладают всеми теми же преимуществами, что и аккумуляторные инструменты. Ключевые достоинства:

  1. Бесколлекторная схема повышает КПД мотора. Если сравнить бесщеточный перфоратор Metabo с обыкновенным, то при равном потреблении сетевой мощности оборудование Metabo будет меньше греться и выполнит больше функций.
  2. Высокая надежность. Инструмент с вентильным двигателем имеет более длительный срок эксплуатации, чем обычный, и не нуждается в частом обслуживании. В нем не нужно будет менять щетки, поэтому расходы на ремонт и обслуживания будут существенно снижены. По технике с высоким уровнем вибрации, как отбойные молотки и перфораторы, преимущество отсутствия щеток в двигателе особенно заметно. Из-за колебаний, однозначно возникающих при долблении и бурении, срок службы щеток в разы сокращается. Бесщеточным перфораторам и отбойным молоткам Metabo это не грозит.
  3. Частоту вращения мотора легко регулировать и поддерживать на необходимом уровне, даже при увеличении нагрузки, перепадах напряжения, ухудшении формы напряжения. Бесщеточные перфораторы и отбойные молотки Metabo будут высокопроизводительны даже при эксплуатации в сложных условиях.

Бесщеточные двигатели обладают массой преимуществ, потому сфера их применения необычайно широка, они используются даже в космической промышленности и ракетостроении. Работающие на таких моторах механизмы с каждым днем становятся популярнее в самых разных сферах.
