Что представляет собой блок управления двигателем

Здесь происходит все самое главное в работе «мозгов» двигателя. Основой процессорной части является однокристальная микроЭВМ. Она называется так из-за того, что большинство компонентов микропроцессорной структуры находятся на одном кристалле микросхемы (чипе). В контроллерах СУД используются 8-, 16- или 32-разрядные микроЭВМ. Разрядность — это количество бит информации, с которыми она оперирует. Основные компоненты микроЭВМ.

Центральный процессор

Производит выборку команд и данных из памяти программ и памяти данных, производит арифметические и логические операции над данными, управляет сигналами на внутренней шине адреса и данных.

Постоянное запоминающее устройство (ПЗУ)

То место, где хранится программа и данные в виде констант. Программа — переведенная на язык машинных кодов микроЭВМ совокупность всех алгоритмов управления СУД. Данные — калибровочные таблиц константы, которые участвуют в процессе расчетов или выбираются как управляющие параметры. Для разных типов СУД, использующих одинаковые контроллеры, записывается своя программа или свой набор данных.

Оперативное запоминающее устройство (ОЗУ)

Область памяти, где хранятся данные, которые в процессе работы изменяются. Это могут быть промежуточные результаты вычислений или значения, полученные от датчиков. В отличие от ПЗУ, информация в ОЗУ теряется после выключения питания контроллера.

Чтобы сохранить данные, которые накапливаются в процессе работы контроллера и участвуют в расчетах как параметры адаптации алгоритмов к конкретному двигателю, в контроллерах существует так называемое энергонезависимое ОЗУ. Оно запитывается от отдельного источника питания, подключаемого непосредственно к аккумуляторной батарее. В режиме хранения это энергонезависимое ОЗУ потребляет очень незначительное количество энергии, что не может привести к разряду батареи, так как ток потребления в этом случае сравним с током саморазряда.

Недостатком такого типа энергонезависимого ОЗУ является то, что процесс адаптации возобновляется каждый раз после отключения питания от аккумулятора. Для устранения этого недостатка в современных контроллерах СУД используют новый тип энергонезависимого ОЗУ, который для хранения информации не требует никакого дополнительного источника питания.

АЦП — аналогово-цифровой преобразователь. Однокристальная микроЭВМ не может работать с аналоговыми сигналами, поэтому в АЦП происходит дискретная выборка мгновенных значений непрерывного аналогового сигнала и преобразование их в цифровой код.

Порты ввода/вывода. Служат для организации взаимодействия микроЭВМ с другими компонентами контроллера. Через них происходит считывание входных и выдача выходных сигналов и информации.

Таймеры/счетчики — это устройства, необходимые для измерения интервалов времени или подсчета числа событий.

Генератор тактовой частоты. Вырабатывает тактовые импульсы синхронизации работы всей системы. От точности его работы зависит точность измерения всех интервалов времени.

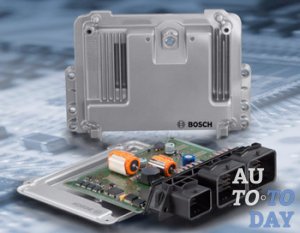

Электронный блок управления двигателем: назначение и устройство

Отметим, что электронный блок управления применительно к автоэлектронике является своеобразным «центром», который объединяет разные подсистемы, управляющие по отдельности теми или иными узлами и агрегатами.

Что касается видов электронных блоков управления в авто, их существует достаточно много. При этом условно их можно разделить на:

• электронный блок управления двигателем (ЭБУ, ECU);
• блок управления ДВС и трансмиссией;
• отдельные блоки управления двигателем, коробкой передач, системой тормозов, подвеской, системами безопасности, стабилизации и т.д., которые объединены между собой при помощи центрального блока.

Фактически, в зависимости от особенностей той или иной модели автомобиля, узлы и агрегаты могут иметь свой отдельный блок-контроллер. Затем указанные блоки объединяются в общую единую систему при помощи центрального модуля.

Становится понятно, что современные авто могут иметь на борту несколько десятков электронных блоков под управлением указанного центрального модуля. Как правило, основным блоком в системе является ЭБУ.

При этом на многих авто ECU управляет не только двигателем, но и выполняет функцию центрального модуля. По этой причине его принято просто называть центральным блоком управления.

Интеграция такого устройства в конструкцию автомобиля позволяет значительно оптимизировать работу ДВС, повысить производительность мотора, снизить уровень токсичности выхлопа и т.д. Также блок фиксирует различные неполадки и отклонения от нормы, своевременно уведомляя об этом водителя.

Типы, конструкция и характеристики блоков управления двигателем

Все ЭБУ двигателя можно разделить на три группы по функционалу:

• Модули управления двигателем без дополнительного функционала;
• Раздельные блоки управления отдельными системами силового агрегата;
• Комбинированные блоки управления двигателем и сопряженными с ним системами.

Устройства первого типа — это обычные модули управления двигателем, берущие на себя все указанные выше обязанности. ЭБУ этого типа могут иметь различный функционал, характеристики и применимость, например — для дизельных и бензиновых двигателей, для моторов с различным типом впрыска (одновременным, фазированным, попарно-параллельным, комбинированным), различных экологических классов и т.д.

Устройство второго типа — это отдельные модули, управляющие только одной или несколькими системами двигателя. Как правило, такие ЭБУ используются для управления системой охлаждения (или отдельно вентилятором) и некоторыми другими. Устройства третьего типа объединяют в себе несколько модулей, наиболее часто — блок управления двигателем и трансмиссией (PCM), но существуют и ЭБУ с более широким функционалом.

Все ЭБУ, независимо от типа и конструкции, имеют две взаимосвязанных составляющих:

• Аппаратное обеспечение — микроконтроллер, входные и выходные устройства, прочее «железо»;
• Программное обеспечение (ПО) — программы с алгоритмами, заложенные в микроконтроллер для выполнения поставленных перед ним задач.

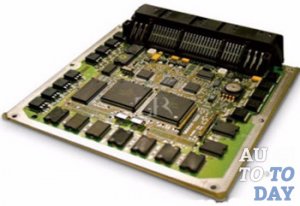

Основу ЭБУ составляет микроконтроллер — микросхема, в которой объединены микропроцессор, модули оперативной и постоянной памяти (ОЗУ и ПЗУ) и необходимые периферийные устройства. В сущности, это готовый компьютер, собранный в одной микросхеме, и решающий строго определенный круг задач.

Также в аппаратное обеспечение модуля управления двигателем входят:

• Аналого-цифровой преобразователь (АЦП) — схема, преобразующая поступающий от датчиков аналоговый сигнал в цифровую форму, удобную для обработки микроконтроллером;
• Цифро-аналоговый преобразователь (ЦАП) — схема, преобразующая поступающий от микроконтроллера цифровой сигнал в аналоговый вид, удобный для обработки исполнительными устройствами и механизмами;
• Схемы преобразования сигналов в соответствии с используемы протоколом обмена данными (CAN, LIN и другими), построенные на специализированных микросхемах;
• Схемы питания и вспомогательные блоки, обеспечивающие бесперебойную работу микроконтроллера, преобразователей и контроллера в целом.

Программное обеспечение ЭБУ — это встроенные в микроконтроллер программы с алгоритмами, на основе которых осуществляется обработка сигналов от датчиков и подача команд на исполнительные устройства. ПО состоит из двух основных блоков:

• Функциональный — блок основных алгоритмов, осуществляющих получение и обработку данных от датчиков и формирование управляющих сигналов, поступающих на исполнительные устройства;
• Контрольно-вычислительный — блок алгоритмов, с помощью которых проверяется работа ЭБУ, корректность формируемых управляющих сигналов, корректировка этих сигналов и т.д. В случае проблем данный блок может переводить ЭБУ и двигатель в аварийный режим работы, либо вовсе отключать их.

Блок управления программируется под определенный двигатель в соответствии с его характеристиками и особенностями эксплуатации. Обычно программирование осуществляется на заводе-изготовителе двигателя или автомобиля, однако при необходимости ЭБУ может быть перепрограммирован.

ЭБУ соединяется с датчиками и исполнительными устройствами с помощью шин, обмен данными по которым осуществляется в соответствии с тем или иным протоколом. Сегодня наиболее распространены протоколы CAN (Controller Area Network) и LIN (Local Interconnect Network), первый чаще используется на зарубежных автомобилях, второй — на отечественных.

Модуль управления двигателем соединен с множеством датчиков — датчиком положения коленчатого вала (ДКПВ), температуры двигателя, кислорода (лямбда-зондом), расхода воздуха, положения дроссельной заслонки, детонации и другими. Выходные сигналы от контроллера поступают на различные устройства — топливные форсунки, блок зажигания, клапан рециркуляции отработавших газов, реле включения и выключения различных агрегатов, блоки управления топливным насосом и другими агрегатами. Также ЭБУ может обмениваться данными с другими системами — трансмиссией, антиблокировочной системой тормозов, системами безопасности и комфорта, и т.д.

Развитие технологий, микроэлектроники и программирования привели к миниатюризации ЭБУ с одновременным увеличением их возможностей. Современный модуль управления двигателем — это компактный блок, имеющий низкое энергопотребление и высокую надежность. ЭБУ, в зависимости от назначения, может иметь питание 6, 12 и 24 В, и оснащаться разнообразными разъемами для подключения датчиков и шин.

ПО электронного блока

Существует два типа программного обеспечения: контрольный и функциональный. Первый занимается мониторингом импульсов от установленных в разных местах датчиков. Все принимаемые параметры обязаны находиться в допустимых интервалах значений, установленных производителем. При выявлении выпадения из заданного отрезка на небольшие значения проводится актуализация работоспособности устройства.

Задачей функционального модуля является принятие и обработка данных. Также он отправляет определенные сигналы на исполнительные системы.

Важно знать, когда контрольные системы выявляют значительные отклонения от установленных норм, электронный блок способен полностью заблокировать работу силовой установки.

В отдельных случаях автовладельцы стремятся улучшить работоспособность ЭБУ или восстановить ПО после каких-то сбоев. Для таких случаев проводится перепрошивка электроники. В ходе работы штатное программное обеспечение можно менять на стороннее, откорректированное. Подобная методика называется «чип-тюнингом».

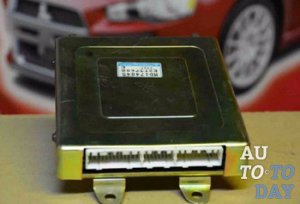

Электронный блок управления — что управляет двигателем?

• Электронный блок управления — что управляет двигателем?
• 1. Принцип работы и особенности электронного блока управления
• 2. Причины выхода из строя ЭБУ
• 3. Ремонт электронного блока управления

Учитывая, что «жизнедеятельность» транспортного средства напрямую зависит от корректной работы всех его составляющих систем, нет ничего удивительного в существовании некого «мозгового центра», который выполняет контроль за их состоянием и деятельностью. Таким центром является электронный блок управления (ЭБУ). Неисправности этой структурной части автомобиля, незамедлительно отображаются на работе электропитания трансмиссии, выхлопной системы и других «подконтрольных» элементах. Сейчас мы постараемся разобраться в принципе работы электронного блока управления, а также рассмотрим основные причины его поломок и способы их устранения.

• 1. Принцип работы и особенности электронного блока управления
• 2. Причины выхода из строя ЭБУ
• 3. Ремонт электронного блока управления

1. Принцип работы и особенности электронного блока управления

В разделе автомобильной электроники, данное устройство является общим термином, объединяющим любые встроенные системы, которые, в свою очередь, управляют одним или несколькими механизмами в подсистемах машины. Виды электронных блоков управления разделяются на: электронный блок управления двигателем (наиболее распространенный тип), центральный блок управления, объединенный моторно-трансмиссионный блок управления, блок управления тормозной системой, центральный модуль управления, главный электронный модуль, модуль управления подвеской, контролер кузова, центральный модуль синхронизации и т.д.

Основным видом электронных блоков управления автомобилем есть ЭБУ двигателя (его, также, часто называют просто электронным блоком). Использование данного устройства качественно оптимизирует ряд основных параметров транспортного средства: мощности, расхода топлива, крутящего момента, уровня содержания вредных веществ в выхлопных газах и т.д. Он представлен в виде некого вычислительного устройства, основная задача которого выражается в обработке информации, поступающей от входных датчиков, и передачи основанных на ней, соответствующих управляющих команд к различным системам двигателя.

С конструктивной стороны, такой блок состоит из коробки (аппаратного железа) и необходимого для работы программного обеспечения, центральной частью которого выступает процессор. Именно сюда поступают данные со всех датчиков силового агрегата, после чего они поддаются обработке и последующему анализу. К традиционной информации датчиков (такой как положение и частота вращения коленвала или расход воздуха), добавились дополнительные данные о скорости транспортного средства, уровне кислорода в выхлопных газах, неровностях дорожного покрытия, запрос на включения кондиционера и куча других сигналов, направленных на оптимизацию рабочего процесса двигателя. Количество датчиков современных автомобилей, давно перевалило за 20.

Установка программного обеспечения необходима для проведения вычислительных операций. Отличительной чертой, современных электронных блоков управления есть возможность перепрограммирования, что позволило отойти от серьезных ограничений, устанавливаемых заводской программой и открыть новые горизонты для применения тюнинга двигателя, к примеру, установки турбокомпрессора или оборудования для применения альтернативных видов топлива.

Мы не будем сейчас вдаваться в суть деятельности каждого отдельного ЭБУ, поскольку это займет очень много времени, а лучше сосредоточим свое внимание на описанном электронном блоке управления двигателя, ведь, как мы уже отмечали, именно он выступает залогом эффективного функционирования силового агрегата, а значит и всего автомобиля.

2. Причины выхода из строя ЭБУ

Любой электронный блок управления – важное оборудование, а появление в нем неисправностей может вызвать некорректную работу всего механизма. Будучи своеобразным «мозговым центром» всей системы ЭБУ, он отвечает за все процессы происходящие в ней, поэтому даже незначительное повреждение микропроцессора может стать причиной сбоев в работе трансмиссии, системы контроля за токсичностью выхлопов, системы зарядок и многих других составляющих жизнеспособности транспортного средства. Основными признаками выхода из строя электронного блока управления считается отказ в запуске двигателя, постоянные сообщения о нарушениях его работы, которые никак не очищаются и некоторые другие симптомы.

В принципе, появление неисправностей в работе ЭБУ, достаточно редкое явление, которое, обычно, нельзя спрогнозировать, а что бы выявить и подтвердить поломку, производителям и ремонтным предприятиям приходится выполнять следующие проверки:

— проверку электроники и возможности перегрева;

— проверку деталей на наличие коррозии и разрушения;

— оценку качества сборки самого блока, проводить фрактографию.

Выполнение всех перечисленных условий на этапе испытания, в будущем позволит предотвратить повреждения и в разы увеличить производительность.

Причин выхода из строя данного устройства, на сегодняшний день, существует очень много и все они зависят от типа электронного блока, места его расположения и ключевых функций. Среди самых распространенных из них, выделяют отсутствие контакта с блоком зажигания, различными датчиками, контроллером работы инжектора, температурным датчиком, а также невозможность наблюдения за работой датчика АБС. Кроме того, на поломку устройства, серьезное влияние оказывают механические повреждения от вибрации и ударов или попадание влаги на микросхему (просачиваясь внутрь, вода часто вызывает замыкание и коррозию).

Таким образом, при появлении любой неисправности, в электронном блоке может произойти перенапряжение, что нередко, полностью выводит систему из строя. Также, специалисты многих автосервисов, среды возможных причин поломки ЭБУ выделяют значительную долю тех, которые образовались в следствии попыток автолюбителей самостоятельно отремонтировать устройство, или же доверяли это дело сомнительным профессионалам.

Отдельное внимание, хотелось бы уделить причинам поломок, возникающих в электронном блоке управления работой двигателя. К ним относят:

— «прикуривание» от автомобиля с работающим мотором;

— несоответствие полярностей при подключении аккумулятора;

— отсутствие необходимых знаний и умений при установке сигнализаций и проведении ремонтных работ по части электрики;

— снятие клеммы аккумулятора в процессе работы двигателя;

— включение стартера с отсоединенной силовой шиной;

— попадание в электронный блок управления влаги;

— замыкание или полный обрыв проводки;

— попадание электрода от сварочных работ на проводку или датчики транспортного средства;

— неполадки в высоковольтной части системы зажигания: катушках, проводах, распределителе и т.д.

Однако, о каком бы виде блока управления не шла речь, главное помнить, что он состоит из множества довольно сложных соединений, а значит попытки самостоятельного проведения ремонтных работ могут спровоцировать серьзные проблемы в деятельности данного агрегата. Что касается представителей новых моделей транспортных средств, то при появлении неисправностей в блоке управления, рекомендуется полная замена указанного устройства. Если автомобиль пребывает еще на гарантийном обслуживании, то разумным будет обратиться в дилерский центр, где и будет осуществлена замена блока.

Обратите внимание! Ремонт электронных блоков управления двигателем некоторых моделей машин вообще невозможен, даже если Вы обратитесь за помощью к самым квалифицированным профессионалам. Однако, как бы там ни было, начальным этапом решения проблемы, в первую очередь, выступает качественная диагностика, а затем, посоветовавшись со специалистами, можно решать дальнейшую судьбу вышедшего из строя ЭБУ.

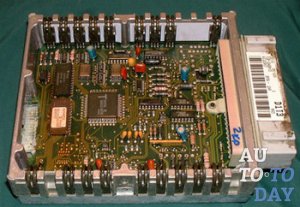

3. Ремонт электронного блока управления

Ремонт электронного блока управления — довольно сложная и трудоемкая процедура, которую рекомендуется применять в исключительно редких случаях: когда произвести замену, по каким либо причинам не получается, или когда она будет слишком дорогостоящей для владельца автомобиля. Приступать к самостоятельным ремонтным действиям, специалисты и вовсе не советуют, так как существует большая вероятность повреждения электронных «мозгов», что, в свою очередь, выведет из строя все сопутствующие системы транспортного средства.

Учитывая сложность устройства ЭБУ, оно не подлежит ремонту в условиях обычной станции технического обслуживания, где убедившись в наличии проблемы его просто заменят на новое. Для более существенной проверки работоспособности блока, необходимо провести специальное тестирование, с использованием особого оборудования, которое имеется в наличии лишь в специализированных сервисных центрах. Перед заменой вышедшего из строя механизма, следует выяснить и устранить причину его «смерти» и хоть эта задача может оказаться совсем непростой, зато избавит Вас от возможности скорой повторной замены.

Основная масса имеющихся в продаже блоков управления, уже была когда-то в использовании, а после выхода из строя, их просто восстановили на заводе-изготовителе, что кстати, намного выгоднее чем создание детали с нуля. Конечно, не все сломанные механизмы подлежат процедуре восстановления. Так, например, ЭБУ с «утопленника», который длительное время был покрыт водой, скорее всего никто ремонтировать не будет.

Несмотря на то, что по внешним параметрам (форма, размер, одинаковое расположение контактов) электронные блоки управления могут выглядеть совершенно одинаково, их настройки все равно будут серьезно отличаться. Это и не удивительно, ведь все они отвечают за работу двигателей автомобилей разных марок, выпущенных в разное время. Если установить неподходящую модель ЭБУ, транспортное средство может даже поехать, но никакая из его систем не будет стабильно работать. Тоесть, надо, что бы сменный электронный блок полностью соответствовал сломанному. Поэтому, при покупке ЭБУ необходимо знать марку транспортного средства, год его выпуска, объем двигателя и код, обозначенный производителем на блоке.

Каждый электронный блок управления имеет микросхему «PROM», в которой сохраняются все настройки систем данного автомобиля. Чаще всего, при замене ЭБУ ее просто переставляют со старого агрегата на новый, а в более современных моделях транспортных средств, вместо микросхемы используют флеш-память или EEROM – запоминающее устройство с возможностью перезаписи.

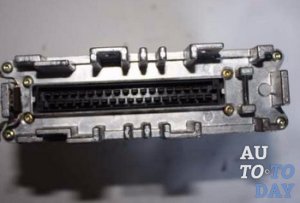

При установке блока, основным заданием есть подключение устройства к проводке машины, с использованием для этого соответствующих разъемов. Сложность в этом деле, главным образом состоит в неудобности расположения ЭБУ, из-за чего к нему трудно добраться. Однако, перед тем как браться за проводку, важно не забыть отсоединить клемму аккумулятора.

Многие электронные блоки управления, после подключения проводов, учитывая параметры транспортного средства, требуют дополнительной настройки. В каждом отдельном случае этот процесс индивидуален и должен описываться в инструкции по обслуживанию автомобиля. Выполнить процедуру перепрограммирования, называемую еще «чип-тюнингом» могут только специалисты авторизированных сервисных центров.

Прежде, чем обращаться к ним за помощью (сдавать ЭБУ в ремонт или на настройку), следует владеть некоторыми данными о своем автомобиле. В первую очередь, исходя из свидетельства регистрации или техпаспорта транспортного средства, определите его марку, модель, год выпуска, название (буквы перед номером), объем двигателя, тип трансмиссии (механическая коробка или автоматическая). Далее снимите устройство и перепишите с его этикетки название фирмы-производителя и каталожные номера. Всю эту информацию нужно будет сообщить сотрудникам сервисного центра, которые будут заниматься устранением возникшей проблемы.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Признаки выхода из строя ЭБУ и причины его поломок

Как правило, поломка ЭБУ характеризуется наличием следующих признаков:

• блок не реагирует на сигналы с лямбда-зонда – показания датчиков температуры, а также положения дроссельной заслонки;
• отсутствуют сигналы, свидетельствующие об управлении разными компонентами исполнительного характера – клапаном холостого хода, системой зажигания, топливными форсунками, бензонасосом и т. д.
• повреждения механического характера – перегоревшие проводники или микросхемы.

Видео: Ремонт электронных блоков управления

Обычно выделяют несколько наиболее распространенных случаев, что в состоянии привести к подобной неисправности:

• попадание влаги на поверхность ЭБУ;
• замыкание проводки вследствие ее обрыва или иного фактора;
• неверная полярность во время подключения аккумулятора;
• активация стартера, когда силовая шина отключена;
• когда аккумулятор «прикуривается» от автомобиля, у которого запущен двигатель;
• если аккумуляторная клемма снимается при работающем моторе;
• в случае, когда в процессе проведения сварочных работ электрод цепляет проводку машины или ее датчики;
• ремонт либо установка сигнализации неквалифицированным электриком;
• поломки в системе зажигания (ее высоковольтной части) – это могут быть провода, катушки зажигания или распределитель.

При инспектировании необходимо сначала проверить возможности обеспечения, а только потом возможности исполнения. Причем для авто есть таблицы значимости каждого компонента. Причина такого ранжирования в том, что утрата только одной функции обеспечения, как правило, тянет за собой потерю сразу нескольких функций исполнения.

Как видно, электронный блок управления двигателем играет ключевую роль в процессе функционирования всей системы. Поэтому неисправности данного компонента должны быть устранены.

Неисправности ЭБУ и их диагностика

Как вы поняли, блок управления влияет на все процессы, происходящие в двигателе и работа последнего без него невозможна. Многие автолюбители могут столкнуться с различными неисправностями блока, которые нарушают работу двигателя в целом.

Все неисправности, чаще всего, связаны с отсутствием питания в какой-либо части схемы. При этом, прекращается обмен информацией между ее частями, о чем свидетельствуют специальные показания на панели приборов (не загорается лампа «Чек»). Другие неисправности связаны со сбоями в системе, которые изменили некоторые параметры работы блока управления. Таким образом, расчета нарушаются, и двигатель работает неправильно. Об этом можно узнать с помощью специального кода ошибок.

Диагностика неисправностей выполняется при помощи специальных устройств, которые проверяют работу всей системы и дают нужную информацию об обнаруженных неисправностях. Если в работе блока обнаружена определенная неисправность, то он на экране вывода выдает соответствующий код, по которому водитель принимает решение о дальнейшем ремонте блока.

Причинами неисправностей ЭБУ могут являться только два фактора – это истекший срок службы проводника или проблемы программного обеспечения.

К сожалению, от второго фактора никто не застрахован, так как сбои в системе вполне возможное явление. Избавиться от них можно, только если установить самую надежную прошивку, которую не придется заново перепрограммировать.

Причины поломок и ремонт блока управления двигателем

Ремонт электронных блоков управления двигателем может понадобиться при отсутствии бесперебойного электрического питания. В этом случае легко предположить внутреннюю неисправность, требующую обязательного ремонта. Причинами могут быть:

• отсутствие обмена данными со сканером и сообщение некорректных параметров;
• не загорается контрольная лампа «Чек» при включенном зажигании;
• при одном из неисправных элементов выдается фиксация ошибки.

Кроме того, двигатель может работать некорректно, с отклонениями, но информация об этом не выдается.

Своевременный ремонт блоков управления двигателем поможет избежать многих серьезных проблем. В современных автомобилях на это устройство замкнуто столько систем, что в случае какой-либо неисправности блока может полностью остановиться работа всего механизма или его отдельных узлов и агрегатов. Итак, находим виновника данного обсуждения, место расположения которого можно уточнить в руководстве эксплуатации для автомобиля, и видим, что это сплошь электроника. Как же найти проблему и решить ее в таком многообразии схем, транзисторов и прочих мелких элементов?

Причин, по которым ЭБУ выдает ошибки или не реагирует на показания каких-либо датчиков, может быть как минимум две: пришел в негодность проводник либо сбилась прошивка. Прошивку восстановить самостоятельно невозможно, если вы не специализируетесь в этой области, поэтому помогут только в дилерском центре. А вот проверить электрические параметры вы вполне сможете, если у вас под рукой есть мультиметр. Чтобы знать, какие провода проверять на пробой, нужно освоить чтение схемы вашего ЭБУ.

Если вы примерно знаете, что следует искать на электрических схемах, то изучите распиновку проводов, посмотрите, что их питает и к какому резистору они подводятся. Начинайте прозванивать их в той области, на которую указывает ошибка на ЭБУ. Если же само устройство никакой ошибки не показывает, то придется попотеть, проверив всю схему. Обнаружив место пробоя, измеряйте сопротивление еще раз, определите места крепления провода, туда же следует параллельно припаять новый провод требуемого сопротивления, не убирая старый пробитый провод. После этого все должно заработать, если же ошибки ЭБУ повторяются, то вас ждут в сервисном центре.
